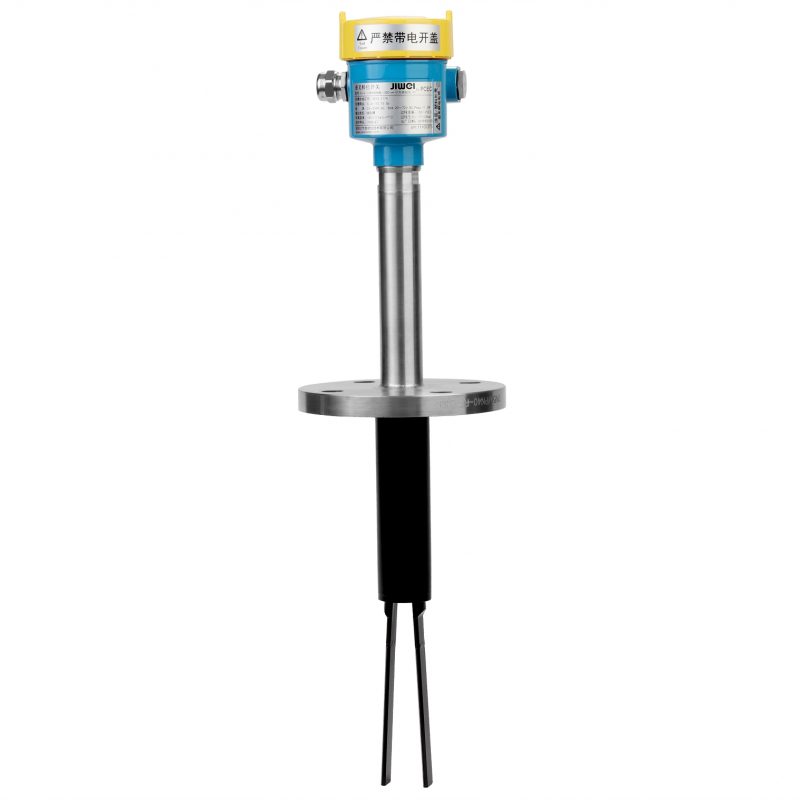

Fork-11高温音叉料位开关

  为了满足高温工况下的测量需求,Fork-11高温音叉料位开关在Fork-11常温音叉料位开关的基础上,通过在仪表表头和过程连接之间加装延长管和选用耐高温的压电组件及导线,使得仪表能够在过程温度高达250℃的工况下可靠工作,同样能可靠测量密度低达0.008g/cm³的粉末和细小颗粒的料位。
  由于加装了延长管,所以与常温音叉料位开关相比,Fork-11高温音叉料位开关的整体尺寸相对较长。

  Fork-11高温音叉料位开关是在常温音叉料位开关结构上经过创新耐高温设计,在表头和过程连接间增加高温延长管,使表头工作温度能够降低到电子器件能正常工作的温度范围,同时驱动和检测探头振动的压电组件全部选用耐高温的压电陶瓷、耐高温电极和导线以及耐高温封装材料,这些耐高温设计确保产品能在过程温度高达250℃工况中可靠工作。除了结构上的上述差异外,Fork-11高温音叉料位开关的工作原理与常温音叉料位开关的工作原理完全相同。其探头同样基于音叉式设计,采用耐高温压电器件实现叉体的振动驱动与检测。不接触物料时,音叉在谐振频率下产生自由振动,当音叉与被测物料接触时,音叉的振动振幅明显减小,压电检测器件的输出信号幅度随之减小,信号变化由智能电路检测分析并输出一个开关信号。该产品通过合理增加叉体面积,并且叉体经过精密调谐,灵敏度得以极大提高,可测物料密度低至0.008g/cm³。

(1)耐高温设计,过程温度可达250℃,行业领先。
(2)合理的叉体面积设计,且叉体经过精密调谐,可测密度低至0.008g/cm³。
(3)专用于粉末和细小颗粒的物料测量,能有效防止挂料。
(4)丰富的自诊断功能,能准确定位故障信息。
(5)安装简单,免于维护。
(6)通过CE和气体隔爆和气体本安防爆认证。
(7)采用抗腐蚀性强的材料316L。

适用物料

介质类型

粉末、细颗粒物料

介质密度

≥0.008 g/cm3

颗粒大小

最大10mm

探头参数

振动频率

接近140Hz

音叉长度

150mm

响应时间

接触物料

0.5s

没有物料

1s

电源

继电器输出型

20~253V AC/20~72V DC

二线制型

10~36V DC

最大功率消耗

8VA(AC);1.5W(DC)

信号输出

继电器

双刀双掷

5A/253V AC/24V DC

二线制

8mA/16mA,报警<2.3mA

工作环境

过程压力

-1~25bar

过程温度

常温-50~150℃

高温-50~250℃

超高温-50~400℃

环境温度

-40~80℃

储存和运输温度

-40~80℃

冷却规格和参数 (只适用于超高温型)

冷却进气管

6×4规格(外径6mm)PU气管

冷却气压

0.8Mpa

冷却气体最小流量

需调试

过压保护

继电器输出型

类别III,级别I

二线制型

类别III,级别II

安全认证

防护等级

IP66/IP67

防爆等级

隔爆:Ex d IIC T6~T1 Gb

本安:Ex ia IIC T6~T1 Ga

CE

LVD证书和EMC证书

材质

外壳

铝合金

接地端子

316L

过程连接

316L、316L涂层PTFE

叉体

316L、316L涂层PTFE

过程密封

克林格C-4400垫片

(1)聚酯切片PET的料位测量。
  ◇干燥塔中PET料粒温度达160℃,本产品过程温度高达250℃,完全满足现场需求。
(2)四氯化锆的料位测量。
  ◇四氯化锆温度达到200℃,本产品高温型过程温度高达250℃,能够安全可靠地应用于该工况的料位测量。
(3)其他过程温度范围为150~250℃工况的(超低密度)颗粒、粉末等料位测量。

高温音叉料位开关尺寸图
高温音叉料位开关安装图

安装注意事项:

  • 水平安装时,料位开关应倾斜20°,以防止挂料现象。为减少物料对探头的直接冲击,可在振动体上方安装防护挡板,挡板长度应大于探头水平安装的长度。对于一般性物料,防护挡板的截面形状为倒V形(如图中a);对于粗糙且密度较大的物料,防护挡板的截面形状采用正V形(如图中b),以减轻物料对防护挡板的磨损。如图一所示。
  • 料位开关应避免安装在进料口,以防止物料冲击造成损坏或误动作,且叉体面和介质流动的方向应保持一致。图二为正确安装,图三为错误安装。
  • 图四为壁龛式安装,即当物料(密度大、颗粒大)垂直落下并冲击料位开关探头时,为了确保测量仪表寿命以及测量效果,需将仪表安装于壁龛处。图中a的长度应大于探头的插入深度,以保护探头不至于被物料压弯。
