Tube-11高温振棒料位开关
  • Tube-11高温振棒料位开关

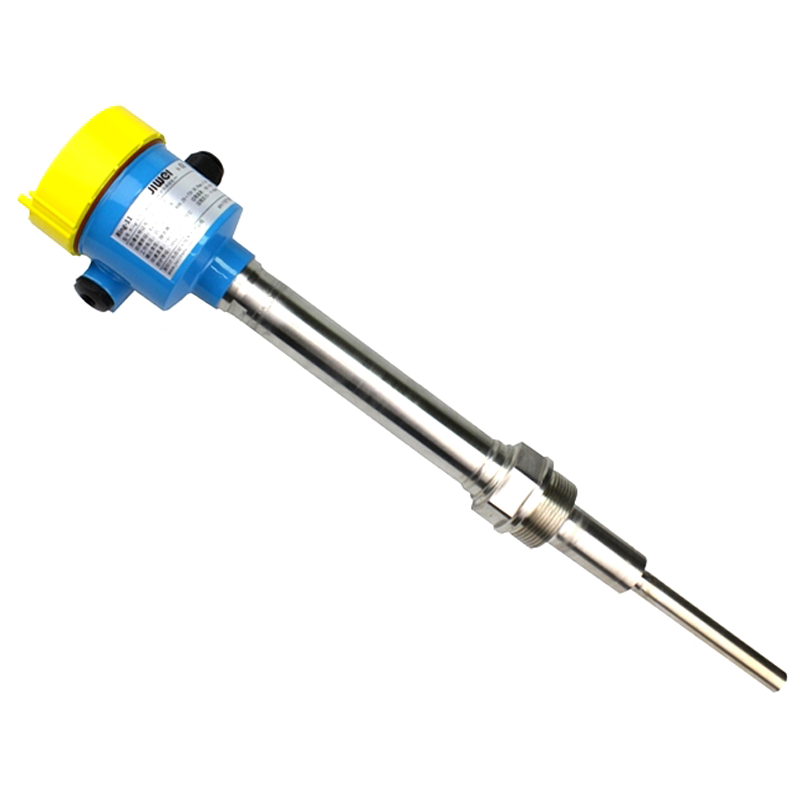

  Tube-11高温振棒料位开关是在Tube-11常温振棒料位开关的基础上,通过在表头和过程连接之间增加延长管和选用耐高温的压电组件及导线的方式设计而成。因此,相比常温振棒料位开关,高温振棒料位开关的整体尺寸一般较长。Tube-11高温振棒料位开关的过程温度高达250℃,应用于高温环境的颗粒、粉末物料的测量。

  Tube-11高温振棒料位开关工作原理与Tube-11常温振棒料位开关的工作原理完全相同。其结构上在表头和过程连接间增加高温延长管,使表头工作温度能够降低到电子器件能正常工作的温度范围,同时驱动和检测探头振动的压电组件全部选用耐高温的压电陶瓷、耐高温电极和导线以及耐高温封装材料,这些耐高温设计确保产品能在过程温度高达250℃工况中可靠工作。

(1)双管探头设计,国内首创。

(2)过程温度可达250℃,行业领先。

(3)探头经过精密调谐,检测灵敏度高,可测介质密度低至0.02g/cm³,适用于绝大部分固体物料的测量。

(4)具有较大挂料和粘附冗余,能很好适应粘稠或易挂料介质的测量。

(5)丰富的自诊断功能,能准确定位故障信息。

(6)安装简单,无需校准。

(7)通过CE和粉尘隔爆、粉尘本安、气体隔爆、气体本安防爆认证。

(8)采用抗腐蚀性强的材料:316L、318S13。

适用物料

介质类型

粉末、颗粒状固体物料

介质密度

≥0.02g/cm³

探头参数

振动频率

接近360Hz

探头长度

125mm

探头直径

16mm

开关延迟

接触物料

0.5s

没有物料

1s

电源

继电器输出型

20~253V AC/20~72V DC

二线制型

10~36V DC

最大功率消耗

8VA(AC); 1.5W(DC)

信号输出

继电器

双刀双掷,5A/253V AC/24V DC

二线制

8mA/16mA,报警<2.3mA

工作环境

过程压力

-1~16bar

过程温度

常温-50~150℃,高温-50~250℃,超高温-50~400℃

环境温度

-40~80℃

储存和运输温度

-40~80℃

冷却规格和参数 (只适用于Tube-11超高温型)

冷却进气管

6×4规格(外径6mm)PU气管

冷却气压

0.8Mpa

冷却气体最小流量

需调试

过压保护

继电器输出型

类别III,级别I

二线制型

类别III,级别II

安全认证

防护等级

IP66/IP67

防爆等级

隔爆:Ex d IIC T6~T1 Gb,Ex tD A21 IP66 T80~440℃

本安:Ex ia IIC T6~T1 Ga,Ex iaD 20 T85~450℃

CE

LVD证书和EMC证书

材质

外壳

铝合金、不锈钢

接地端子

316L

过程连接

316L

探头

316L、318 S13

过程密封

克林格C-4400垫片

注:①颗粒大小最大20mm,此时要求介质密度<0.05g/cm³。

②用附带的口哨扣住排气嘴,并使口哨出气孔一侧的内壁紧贴排气嘴外壁放置,缓慢增加冷却气体进气量,直到口哨发出号声为止,此时对应的冷却气体流量为最小流量。

(1)聚酯切片PET料粒测量。
  ◇干燥塔中PET料粒温度达160℃,本产品过程温度高达250℃,完全满足现场需求。
(2)电厂烟气脱硫装置烟尘仓、再生塔中料仓。
  ◇活性焦温度高达180℃,本产品过程温度高达250℃,完全满足该工况的温度要求。
(3)冶炼厂烧结灰料仓测量。
(4)钢铁厂篦冷机料位测量。
(5)电石粉粒料位测量。
(6)其他过程温度范围为150~250℃的粉末、颗粒料位测量。

Tube-11高温振棒料位开关
Tube-11高温振棒料位开关法兰尺寸图
Tube-11高温振棒料位开关
Tube-11高温振棒料位开关螺纹尺寸图
Tube-11高温振棒料位开关

注意事项:

  • 如图一所示为垂直安装时,料位开关与容器壁的距离至少为容器直径d的1/6。
  • 如图二所示为水平安装时,料位开关应倾斜20°,以防止挂料现象。为减少物料对探头的直接冲击,可在振动体上方安装防护挡板,挡板长度应大于探头水平安装的长度。对于一般性物料防护挡板的截面形状为倒V形(如图中a);对于粗糙且密度较大物料防护挡板的截面形状采用正V形(如图中b),以减轻物料对防护挡板的磨损。
  • 料位开关应避免安装在进料口,以避免物料冲击造成损坏或误动作。图三为正确安装,图四为错误安装。
  • 图五为壁龛式安装,即当物料(密度大、颗粒大)垂直落下并冲击料位开关的探头时,为了确保测量仪表寿命以及测量效果,需将仪表安装于壁龛处。图中a的长度应大于探头的插入深度,以保护探头不至于被物料压弯。
