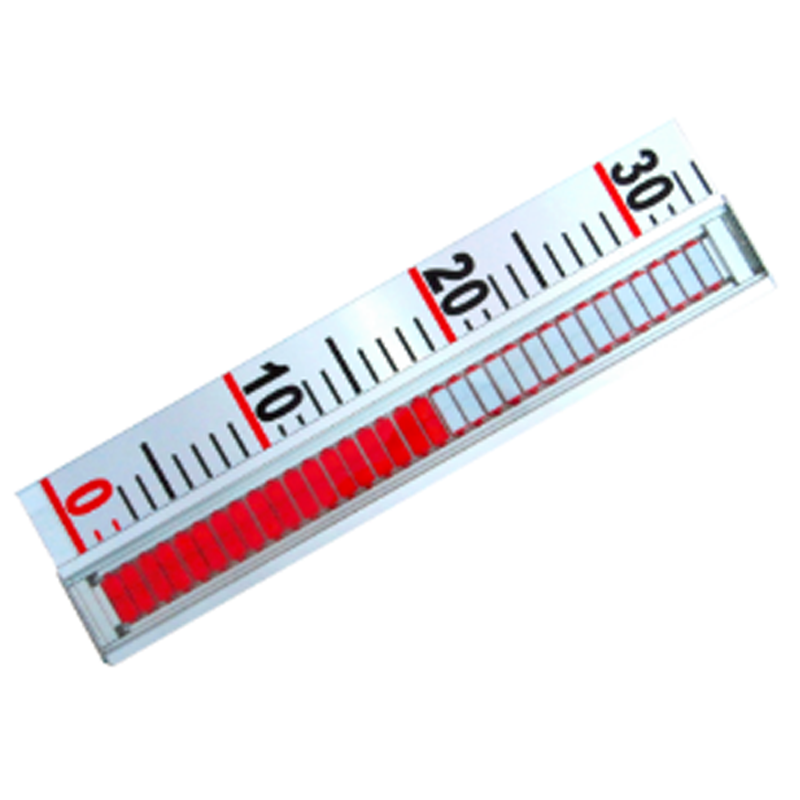

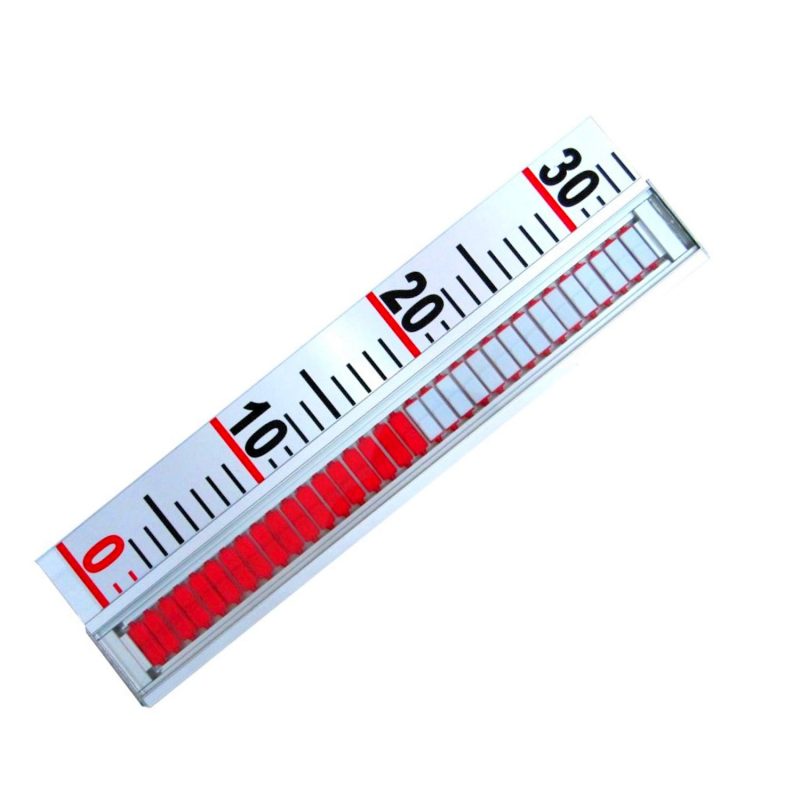

Panel-11磁翻板指示器

  Panel-11磁翻板指示器与Flap-11系列磁翻板液位计配套使用。按防护等级划分,Panel-11磁翻板指示器分为IP65型和IP66/IP67型两种。面板采用加宽设计,使可视角度大大增加,可视距离可达60米,标尺刻度和数字更加粗大清晰,外形美观大气。面板型材为优质铝合金,外保护盖板采用玻璃面板或亚克力板;提供铝合金翻片和尼龙塑料翻片,以适合不同温度工况;独特的显示面板端盖设计和玻璃封胶工艺,防护等级超国标IP54,达到IP65、IP66/IP67要求;创新设计翻片与浮子磁耦合系统,大大提高磁耦合系统工作可靠性,避免翻片错翻导致的显示错误。该面板的设计获3项实用新型专利授权(专利号:ZL201621183730.0、ZL201621192459.7和ZL201721092126.1)。

  Panel-11磁翻板指示器与Flap-11系列磁翻板液位计配套使用。Panel-11指示器内由许多磁翻片组成,磁翻片按N-S规律以一定的间距摆放在导轨上形成一个稳定的磁系统,在没有外部磁场作用时,翻片互相吸合并自锁连成一个整体。当磁浮子随着液位升降时,指示器内的磁翻片受到浮子的外磁场作用而发生翻转,从而指示出液位。

 (1)灵敏度高,读数直观、醒目。加宽面板设计,使可视角度大大增加,可视距离可达60米,外形美观大气。
 (2)铝合金翻片和尼龙塑料翻片可选,适合不同温度工况。
 (3)防护等级IP65、IP66/IP67可选,超过国标IP54要求。
 (4)盖板有玻璃面板(标配)、亚克力板可选。
 (5)创新的磁耦合系统,大大提高磁耦合系统工作可靠性,避免翻片错翻导致的显示错误。

面板规格

IP66/67型

95mm×25.4mm×47.6mm

IP65型

93mm×25.4mm×45.6mm

翻片规格

铝翻片尺寸

25mm×9mm×0.9mm

塑料翻片尺寸

23mm×9mm×4mm

工作温度

铝合金翻片

T<350℃

尼龙塑料翻片

T<150℃

盖  板

玻璃盖板

玻璃面板δ=4mm

亚克力盖板

亚克力板δ=3mm

IP防护

防护等级

IP65、IP66/IP67

  用于替换各种老旧磁翻板指示器。

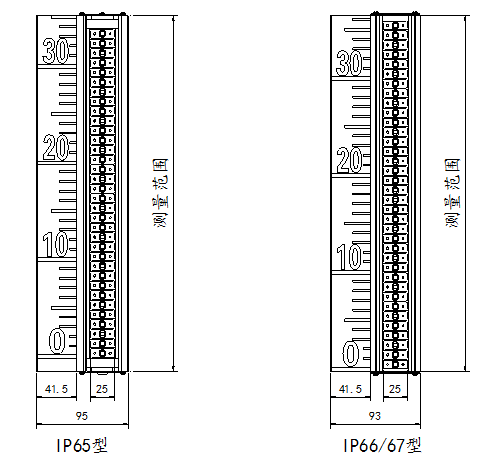

磁翻板指示器尺寸图
磁翻板指示器选型表
