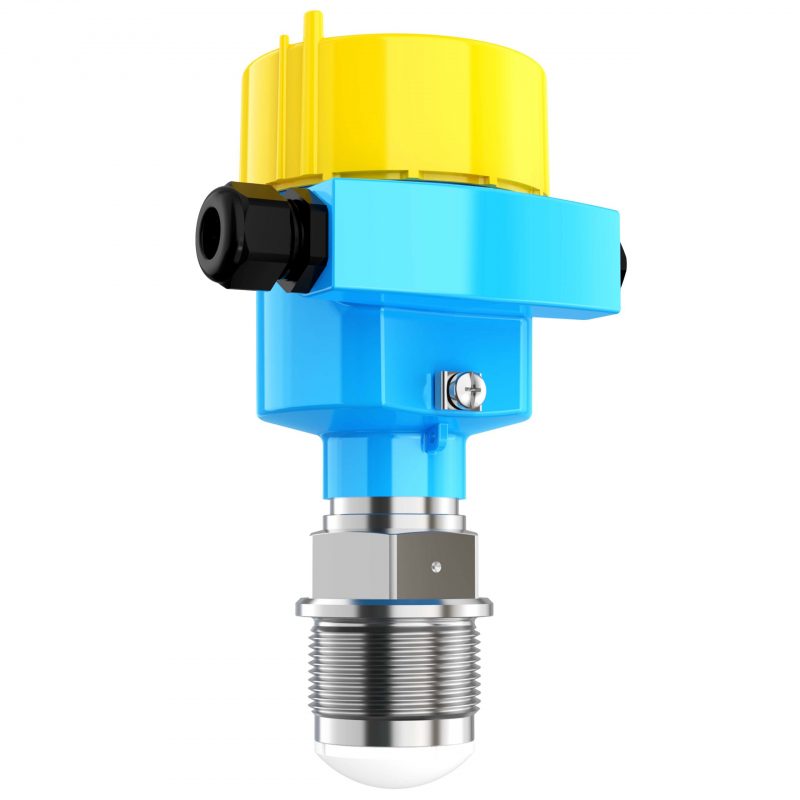

Rada-31调频连续波雷达物位计

  Rada-31调频连续波雷达物位计是采用四线制设计的24GHz调频连续波雷达物位计,特别适用于充满粉尘且大量程的恶劣环境,测量对象涵盖水泥、煤粉、飞灰仓、塑料粉末、氧化铝粉末仓等,量程达100m。产品具有极高的性噪比,是极端粉尘环境下较为理想的解决方案。

  Rada-31调频连续波雷达物位计是采用压控振荡器的设计原理,内部电路产生基频频率为24GHz,频宽为1GHz的严格线性增加的雷达波,通过末端天线发射,完成一次线性扫描。当接触到被测介质时,信号发射回来,被同一天线接收。基于快速傅里叶(FFT)变换的技术原理,将时域中不同频率的信号转变成频域中的频谱,根据发射信号和回波信号之间的频率差与到介质表面的距离成正比,从而进一步计算出天线到被测界面的距离。

 (1)采用高频的双核处理技术,使回波信号处理更快速,更可靠。
 (2)100m的测量量程,特别适用于充满粉尘且大量程的恶劣环境。
 (3)瞄准器的采用,有效提高了倾斜固料测量的可靠性。
 (4)极高的信噪比,抗干扰能力强。
 (5)本安型红外线手操器编程,实现无线远程设置。

适用固体

介电常数

DK>1.4

天线

类型

喇叭天线

材质

316L

测量参数

发射频率

24.2~25.2GHz(FMCW)

测量范围

100m

盲区

0.35m(从基准点开始计算)

测量偏差

满量程的0. 25%或25mm,取其较大值

重复性

≤10mm

电源

直流

24V DC+25/-20%,6W

交流

120~230V AC,±15%(50/60HZ),6W

信号输出

模拟输出

光电隔离,4~20mA

继电器输出

最大DC 50V,最大200mA,额定值为5W

通讯协议

HART、PROFIBUS-PA

故障保护

可编程高、低、保持

工作环境

过程压力

最大0.5bar

过程温度

-40~200℃

环境温度

-40~65℃

安装等级

II

污染等级

IV

安全认证

防护等级

IP67

防爆等级

隔爆:EX d IIC T4 Gb,本安:EX ia IIC T4 Ga

材质

外壳

铝,聚酯粉末涂层

过程连接

316L

可选设备

防尘罩

PTFE

吹扫自清洗系统

1/8″NPT

 各种固体:化工原料、氧化铝、矿石、石灰石、煤碳、水泥、谷粒等。
 主要应用领域:化工、电力、水泥、环保、食品等行业。

调频连续波雷达物位计尺寸图
调频连续波雷达物位计安装图
计为Rada-31调频连续波雷达物位计产品接线图
调频连续波雷达物位计安装图
计为Rada-31调频连续波雷达物位计产品安装图
调频连续波雷达物位计选型表
