音叉液位开关安装方法及注意事项(附图)

  市场上的音叉液位开关虽然种类繁多,但是安装方式却大同小异。本文以计为Ring-11音叉液位开关和 Ring-21紧凑型音叉液位开关 为例,结合音叉液位开关的安装图,介绍音叉液位开关的安装方法和注意事项,希望对大家正确安装和使用音叉液位开关有所帮助。

  一、计为Ring-11音叉液位开关安装图和安装注意事项

  Ring-11音叉液位开关是一种高可靠性紧凑型的专用于液位测量的控制开关。音叉长度仅有40mm,不仅适用于容器、储罐、槽罐中的液位测量,而且适用于导管的液位测量。同时,基于检测叉体浸泡于介质时振动频率变化的设计原理,产品可测量介质密度低至0.5g/cm³,不仅适用于盐酸、硫酸、硝酸、碱液、工业废水、糖浆、药液等液位测量,而且特别适用于有泡沫、气泡、粘稠液体以及振动干扰的复杂测量场合。其安装方法和注意事项如下:

  1、安装方向

  安装Ring-11音叉液位开关时,应使叉体面和液体升降或流动保持方向一致,可以避免由于介质对叉体的阻力而产生的测量误差,如下图1所示:

音叉液位开关安装方法及注意事项(附图)

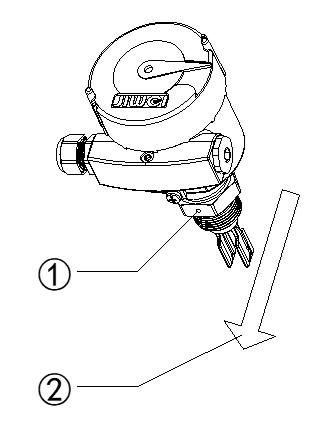

图1 介质流动方向
①螺纹连接的标志点 ②介质流动方向

  2、避开入料口
  在选择Ring-11音叉液位开关安装位置时,应避免由于安装在入料口位置而造成的测量误差,甚至损坏仪表。如下图2所示:

音叉液位开关安装方法及注意事项(附图)
图2 避免入料口的安装示意图

  二、计为Ring-21紧凑型音叉液位开关安装图和安装注意事项

  Ring-21紧凑型音叉液位开关是专用于液位测量的经济型限位控制开关。整体结构小巧轻便,产品总长度160.5mm,最大直径31.5mm,其中音叉长度仅有38mm。该产品不仅适用于容器、储罐、槽罐中有泡沫、气泡、粘稠液体和有振动干扰的液位测量,更适用于小型容器和罐体周围空间狭小场合的液位测量。同样基于检测叉体浸泡于介质时振动频率变化的设计原理,产品可测量介质密度低至0.7g/cm³。

  1、安装方法和注意事项

  在安装之前,应再次确认仪表型号是否满足现场的环境要求(如:过程压力、过程温度、介质的化学性能等),确保仪表在安装后能够正常使用。一般地,Ring-21紧凑型音叉液位开关可以根据需要安装在任何位置,通过或水平或垂直或倾斜的方式进行安装。但当被测介质较为粘稠时,为减少或避免挂料现象的出现,应将仪表垂直安装。

  2、安装方向

  在安装Ring-21紧凑型音叉液位开关时,应使叉体面和液体升降或流动保持方向一致,这样即可避免由于介质对叉体的阻力而产生的测量误差,如下图3所示。

音叉液位开关安装方法及注意事项(附图)
图3 介质流动方向
①螺纹连接的标志点
②介质流动方向

  3、避开入料口

  在选择Ring-21紧凑型音叉液位开关的安装位置时,应避免由于安装在入料口位置而造成的测量误差,甚至损坏仪表,如下图4所示。

音叉液位开关安装方法及注意事项(附图)
图4 避免入料口的安装示意图
