计为通过SIL2/3安全认证的干簧管远传变送器获得专利授权

  近日,计为干簧管远传变送器取得实用新型专利授权。专利号为ZL202120818524.7。该专利产品与Flap-11系列磁翻板液位计配套使用,将现场的液位信号以4~20mA的电流形式远端传送回机房或控制室,能够实现远程掌握罐体的液位高度,便于实时实施控制的目的。其设计目标是达到SIL2/3安全等级认证。

计为通过SIL2/3安全认证干簧管远传变送器获得专利授权
一种干簧管远传变送器实用新型专利证书

  该专利公开了干簧管远传变送器在探头和信号处理方面的改进设计。

  在传感器探头方面,包括配置相同的第一环路及第二环路,所述第一环路及第二环路都包括复数个并联的干簧管,所述第一环路及第二环路分别根据所述磁翻板液位计的磁浮子在液面的位置输出第一电压信号和第二电压信号。在信号处理单元方面,电连接于所述传感器探头,用于将所述第一电压信号及所述第二电压信号转换成预设范围的电流信号,还用于对比所述第一电压信号及所述第二电压信号,当所述第一电压信号与所述第二电压信号不一致时,输出报警信号,从而提升了干簧管远传变送器仪表的安全完整性等级,提高用户生产的可靠性及产品质量。

计为通过SIL2/3安全认证的干簧管远传变送器获得专利授权

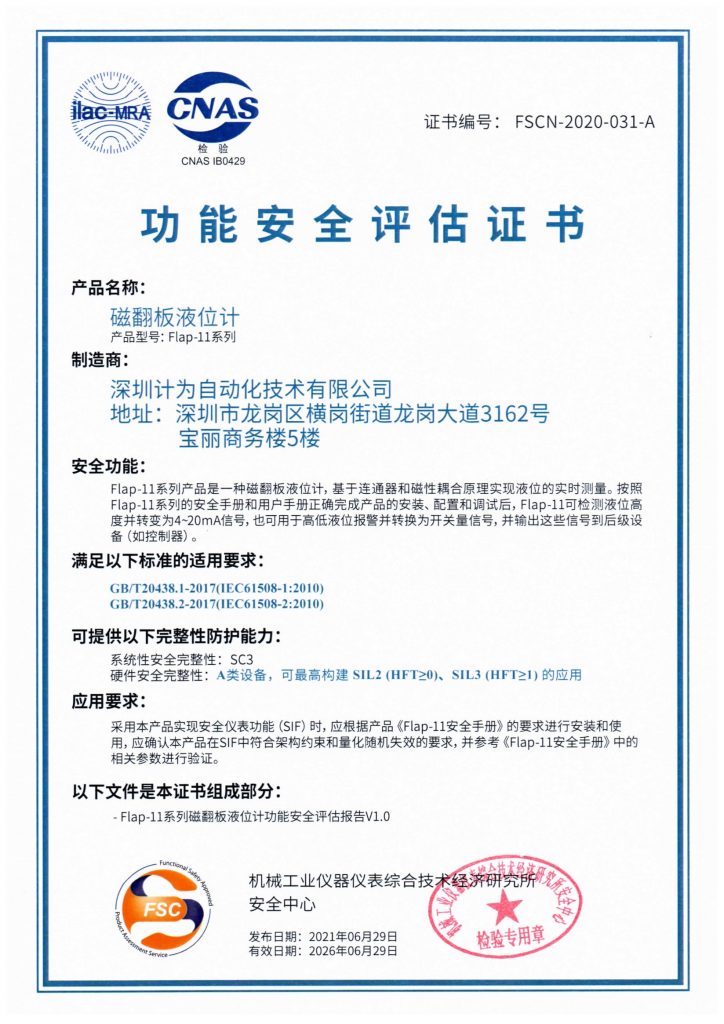

Flap-11磁翻板液位计SIL认证证书(中文)
计为通过SIL2/3安全认证的干簧管远传变送器获得专利授权
Flap-11磁翻板液位计SIL认证证书(英文)

  该专利产品核心部件采用寿命更长的进口塑封干簧管和进口TI单片CLT技术芯片完成电压电流转换,实现4~20mA信号输出,与Flap-11系列磁翻板液位计配合使用,实现液位的实时监控。产品外管采用304材质,抗腐蚀性强,密封性好,防护等级高达IP66/IP67。该专利产品现已通过SIL2/3认证(可在国家认监委官网上可查询)和隔爆、本安双重防爆认证,是一款耐用可靠性价比高、备受用户青睐的液位测量产品。
