射频导纳料位开关的安装、接线和调试

  射频导纳料位开关具有较强的通用性,它最大的特点是便于用户的远程观察,能够使用户及时了解料位情况。熟练掌握射频导纳使用技巧,有助于提高生产效率。为了帮助大家更好地安装使用和维护射频导纳料位开关,本文将根据射频导纳料位开关说明书就射频导纳料位开关的安装、接线和调试介绍如下。

射频导纳料位开关的安装、接线和调试

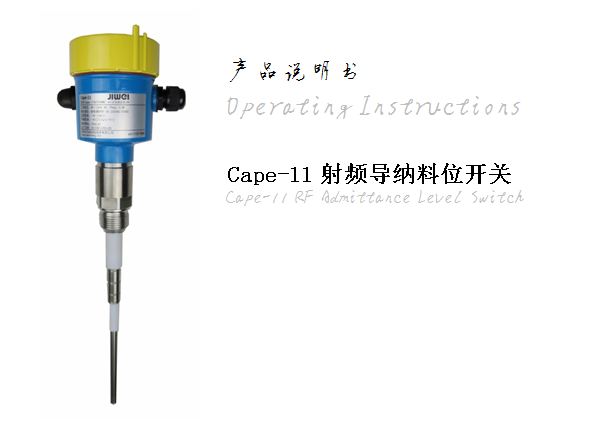

图1 射频导纳料位开关说明书封面

  一、安装

  (1)安装前说明

  在安装之前,请再次确认仪表型号是否满足现场的环境要求,如:供电电压、过程温度、介质的化学性能等,确保仪表在安装后能够正常使用。

  (2)水平安装

  为了确保测量的准确性,可以将射频导纳料位开关水平安装。如果测量误差允许在几厘米范围内,建议将射频导纳料位开关向下倾斜约20°后安装,这样可以有效避免由于物料在探头上的堆积而造成的测量误差(注:缆绳型射频导纳料位开关禁止水平安装)。对于一些特殊应用场合的安装,还需要增加防护挡板(如图2所示),以保证仪表更可靠地工作。

射频导纳料位开关的安装、接线和调试
图2 水平安装示意图
a. 常用防护挡板类型
b. 对于粗糙或具有较大磨损性物料的挡板类型

  如果被测料位是粗糙或具有很大磨损性的物料,可以选择凹型防护挡板。这种挡板可让物料在凹槽内形成一定的堆积,减少物料对挡板的冲击,从而提高防护挡板的使用寿命。

  (3)垂直安装

  垂直安装时,为了避免圆柱容器中介质堆角和容器壁自身电抗造成的测量误差,建议将射频导纳料位开关安装在距离容器壁大于500mm处(如图3所示)。

射频导纳料位开关的安装、接线和调试
图3 垂直安装示意图

  (4)避开入料口

  在选择射频导纳料位开关的安装位置时,应避免因安装在入料口位置而造成的测量误差(如图4所示),甚至损坏仪表的情况发生。

射频导纳料位开关的安装、接线和调试
图4 避开入料口的安装示意图

  (5)防潮

  当仪表安装在户外或有潮气的环境中时,在接入电缆之前,请将电缆线弯曲并朝下引,当遇到下雨或存在冷凝现象的情况时,雨水和冷凝水便会随之往下流,防止潮气进入仪表。

  (6)安装间距

  当由于测量需要,料仓内要求安装多台仪表时,应保证仪表之间的安装间距大于500mm(如图5所示),防止仪表之间的探头相互干扰,导致测量不可靠。

射频导纳料位开关的安装、接线和调试
图5 安装间距

  (7)保护极插入深度

  为保证仪表抗粘附的功能,仪表安装时应保证探头保护极插入料仓内的尺寸大于50mm。

射频导纳料位开关的安装、接线和调试
图6 保护极插入深度

  二、接线

  (1)安全提示

  1.从安全角度考虑,只有在断电的情况下才能进行接线;

  2.接电前请检查接入电源是否符合仪表铭牌标示的类型和范围。

  (2)接入电缆

  射频导纳料位开关的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为5-9mm,否则无法确保电缆入口的密封效果。

  如果您需要使用其它规格的电缆,请使用匹配的电缆入口螺栓,并注意更换后电缆入口的密封性能。

  (3)接线图

  接线时,请按照如下示意图进行安全接线。

射频导纳料位开关的安装、接线和调试

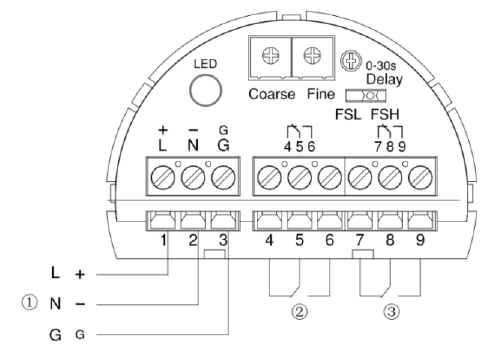

图7 接线示意图
①:电源输入端 ②③:继电器信号输出端,DPDT

  (4)接线步骤

  请按照如下步骤进行操作:

  (1)打开外壳盖;

  (2)松开电缆螺纹接头上的锁紧螺母;

  (3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层;

  (4)将电缆穿过电缆螺纹接头插入外壳中;

  (5)用螺丝刀打开接线端子;

  (6)按照接线图将芯线末端插入接线端子中;

  (7)用螺丝刀拧紧接线端子;

  (8)通过轻拉接入的电缆线来检查接线是否牢靠;

  (9)拧紧电缆螺纹接头的锁紧螺母,扣紧密封环;

  (10)拧上外壳盖。

  三、调试

  (一)内部结构

射频导纳料位开关的安装、接线和调试

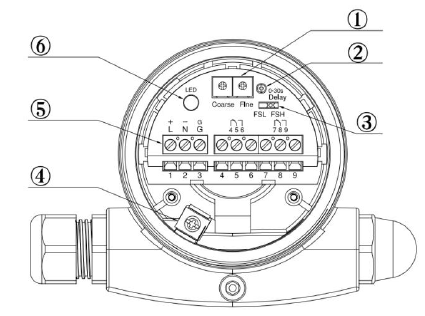

图8 内部结构图
① 灵敏度调节 ② 继电器输出延时调节 ③ 高低位模式
④ 接地端子 ⑤ 接线端子 ⑥ LED指示灯

  (二)灵敏度调节

射频导纳料位开关的安装、接线和调试

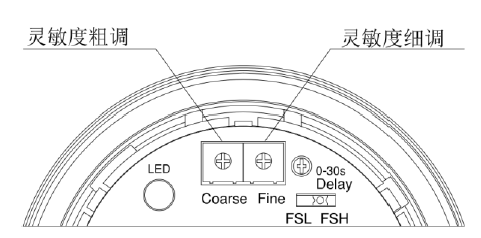

图9 灵敏度调节图

  1.灵敏度调节规则:

  (1)为保证仪表稳定工作,请先通电预热15分钟后再进行灵敏度调试;

  (2)灵敏度粗、细调节电位器,顺时针旋转灵敏度增加,逆时针旋转灵敏度减小;

  (3)当灵敏度调整完成后,LED指示灯亮,红色灯表示探头接触到物料,绿色灯表示探头未接触到物料。

  2.无物料灵敏度调节步骤:

  (1)对于一个有物料的容器,但物料没有接触到仪表探头时(可以拆下仪表通过过程连接孔肉眼观察);

  (2)先顺时针旋转灵敏度细调电位器到底,再逆时针转过10°左右,使调节槽指向电位器右下角第一条刻度线;

  (3)旋转灵敏度粗调电位器,在LED指示灯由绿色刚变为红色的位置停止旋转;

  (4)逆时针旋转灵敏度细调电位器,在LED指示灯由红色刚变为绿色的位置停止旋转,然后按表一中的应用工况继续逆时针旋转相对应的刻度。

表一 无物料调节刻度表

应用工况

低料位

高料位

继电器输出延时调节

除尘器灰斗、灰库

2格

2.5格

0s或0-30s之间

仓泵

2格

2格

0s

  3.有物料灵敏度调节步骤:
  (1) 对于一个有物料的容器,但物料已经接触到仪表探头时(可以拆下仪表通过过程连接孔肉眼观察);
  (2) 先逆时针旋转灵敏度细调电位器到底;
  (3) 旋转灵敏度粗调电位器,在LED指示灯由红色刚变为绿色的位置停止旋转;
  (4) 顺时针旋转灵敏度细调电位器,在LED指示灯由绿色刚变为红色的位置停止旋转,然后按表二中的应用工况继续顺时针旋转相对应的刻度。

表二 有物料调节刻度表

应用工况

低料位

高料位

继电器输出延时调节

除尘器灰斗、灰库

2格

1.5格

0s或0-30s之间

仓泵

1.5格

1.5格

0s

  (三)继电器输出延时调节

  射频导纳料位开关具有0-30S连续可调的继电器输出延时调节功能。该功能主要用于消除因物料频繁波动而引起的误报警现象。当顺时针旋转继电器输出延时调节电位器时,继电器输出延时时间逐渐增加,当逆时针旋转继电器输出延时调节电位器时,继电器输出延时时间逐渐减少。仪表出厂设置值为0。

  (四)高低位模式转换

  对于溢流保护和防干运行的两种限位报警功能,需结合现场实际要求来调节仪表的高低位模式 (FSH/FSL)开关,最终达到客户所需要的信号输出状态,具体功能请参照下面“信号输出功能表”。

  (五)指示灯

  用于显示开关状态的指示灯

  • 绿色 = 探头未接触到物料

  • 红色 = 探头接触到物料

表三 信号输出功能表

射频导纳料位开关的安装、接线和调试

  计为Cape-11系列射频导纳料位开关不仅吸收了国内外同类产品的优秀设计和工艺,计为自动化还自主开发了一系列创新设计、生产工艺和检测标准,同时注重工艺细节,严控生产流程和质量检测,有效确保了产品具有较高的可靠性,广泛应用于粉尘、煤灰、固体颗粒、粘附性物料的物位测量。尽管产品质量可靠,在使用前仍需要认真研读说明书,严格按照说明书的要求安装使用,以使仪表更好地工作。
