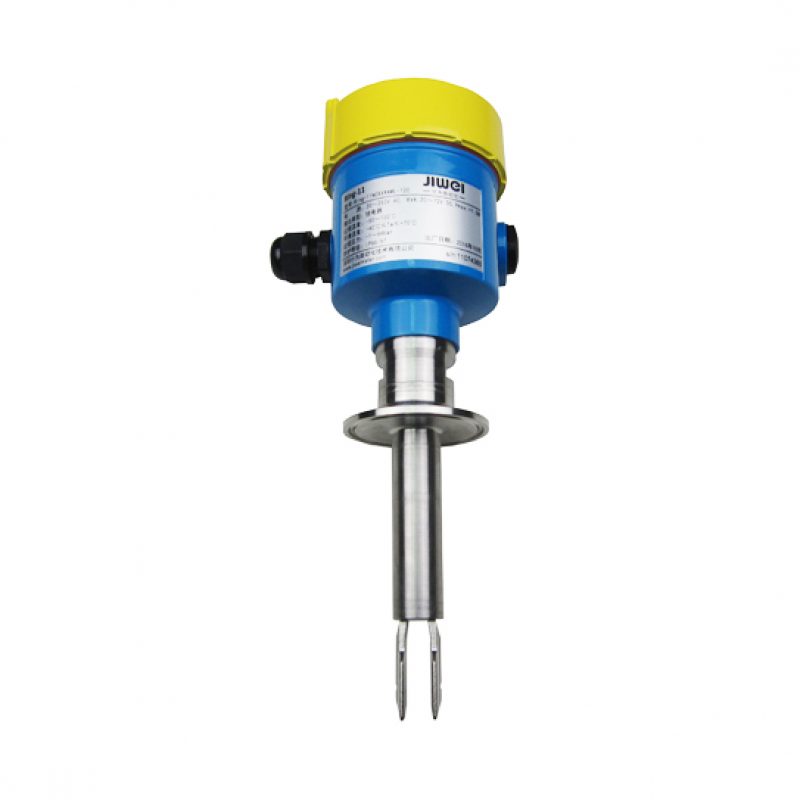

Ring-11食品级音叉液位开关是业内最先进、最安全的液位测量解决方案之一，专为满足食品行业苛刻的安全与卫生要求而设计。它不仅拥有Ring-11系列音叉液位开关的卓越性能，还通过了SIL2/3认证、本安、隔爆防爆认证，确保在任何危险环境下都能稳定、可靠地工作。
其卡箍式过程连接设计与表面光洁度Ra<0.5μm，使其在接触食品或饮料时完全符合行业最高的卫生标准，有效防止污染，保证每一滴液体的质量与安全。无论是加工、包装还是储存，Ring-11食品级音叉液位开关都能提供高可靠的液位监测，确保生产过程的稳定与高效，助力食品行业实现安全、清洁和高效的生产目标。
Ring-11食品级音叉液位开关是在Ring-11音叉液位开关的基础上，通过采用卡箍式过程连接，表面光洁度Ra<0.5μm，使得仪表能够用于食品工业液位测量。Ring-11食品级音叉液位开关与Ring-11常温音叉液位开关的工作原理完全相同，即采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时，叉体的谐振频率明显降低，振动频率的变化直接反应在压电检测器件的输出信号上，检测电路对频率的变化进行判别并输出一个开关信号。
● 高可靠性设计：基于检测频率变化的原理，具有高可靠性，适用于长期稳定运行，即便在最严苛的工业环境下也能提供无与伦比的液位监测效果。
● 食品级安全卫生标准：采用卡箍式过程连接，材料与表面光洁度符合食品级要求，完全避免液体污染，确保生产环境的卫生安全。
● 超短叉体设计：叉体长仅40mm，特别适合管道等狭小空间的液位测量，轻松应对复杂环境中的液位检测。
● 可靠测量：叉体经过精密调谐，可精准测量密度低至0.5g/cm³的液体，扩展了应用范围，满足不同介质的液位监测需求。
● 强大抗干扰能力：无论是泡沫、气泡、粘稠液体、振动，还是液体特性的变化，均不会影响其稳定性，确保始终如一的测量精准度。
● 耐高温设计：过程温度可达400℃，行业领先，满足高温环境中的液位测量需求。
● 多种信号输出方式：支持继电器、二线制、NAMUR和晶体管4种信号输出方式，灵活兼容各种自动化系统，轻松接入各种控制系统。
● 权威认证保障：通过SIL2/3认证、3C认证、CE认证、本安、隔爆防爆认证（气体粉尘双防爆），满足全球安全标准，确保设备在高风险环境中稳定运行。
| 适用液体 | 密度 | ≥0.5g/cm3 |
| 粘度 | 0.1～10000mPa.s① | |
| 流速 | 最大6m/s | |
| 探头参数 | 表面光洁度 | Ra<0.5μm② |
| 振动频率 | 接近1200Hz | |
| 叉体长度 | 40mm | |
| 精度 | 测量偏差 | ±1mm |
| 延滞性 | 2mm | |
| 重复性 | 0.1mm | |
| 开关延迟 | 接触物料 | 0.5s |
| 没有物料 | 1s | |
| 电源 | 继电器输出型 | 20～253V AC/20～72V DC |
| 二线制型 | 10～36V DC | |
| NAMUR | 8.2V DC | |
| 晶体管 | 6～48V DC | |
| 最大功率消耗 | 8VA(AC)；1.5W(DC) | |
| 信号输出 | 继电器 | 双刀双掷 5A/253V AC/24V DC |
| 二线制 | 8mA/16mA，报警<2.3mA | |
| NAMUR | ≤1mA或≥2.1mA， 故障≤1mA | |
| 晶体管 | NPN/PNP | |
| 工作环境 | 过程压力 | -1～64bar |
| 过程温度 | 常温-50～150℃ | |
| 高温-50～280℃ | ||
| 超高温-50～400℃③ | ||
| 环境温度 | -40～70℃ | |
| 储存和运输温度 | -40～80℃ | |
| 过压保护 | 继电器输出型 | 类别III，级别I |
| 二线制型 | 类别III，级别II | |
| 安全认证 | SIL认证④ | SIL2(HFT=0)/ SIL3(HFT=1) |
| 防爆等级 | 隔爆：Ex d IIC T6～T1 Gb | |
| 本安：Ex ia IIC T6～T1 Ga | ||
| 气体粉尘双防爆 ： Ex db IIC T6…T1 Gb + Ex tb IIIC T440℃…T80℃ Db | ||
| CE | LVD证书和EMC证书 | |
| 防护等级 | IP66/IP67 | |
| 材质 | 外壳 | 铝合金、不锈钢 |
| 接地端子 | 316L | |
| 螺纹过程连接 | 316L、哈氏合金C-22 | |
| 法兰过程连接 | 316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA | |
| 叉体 | 316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA | |
| 过程密封 | 克林格C-4400垫片 |
注：① 条件：当密度为1时的粘度范围。
② 适用范围：仅限于食品级音叉液位开关。
③ 针对超高温工况，采用水冷却设计。
④ 遵循国际标准IEC61508（国标GB/T20438）。
● 饮料生产工厂液位测量：用于可乐、果汁等饮料生产过程中，确保液位精确控制，避免因泡沫和气泡干扰带来的测量误差。
● 糖浆生产线液位测量：在糖浆生产中，解决高粘度液体的测量难题，确保储罐液位稳定，避免溢出和干扰，提升生产安全性。
● 黄酒酿造车间液位测量：应用于黄酒发酵罐和储罐的液位监测，确保液位稳定，避免生产过程中液位过高或过低影响酿造质量。
● 乳制品生产液位测量：在牛奶、酸奶及奶制品生产过程中，确保液位的精准监控，避免因液位波动导致生产中断，满足严格的卫生要求。
● 医药生产车间液位测量：在药液储罐和混合罐中应用，符合严格卫生标准，确保生产过程不受污染，提升药品质量。
● 粮油生产车间液位测量：用于粮油储罐及管道，凭借高精度和抗干扰能力，确保生产过程中的液位监控准确，保障生产安全。
注意事项：
- 音叉液位开关在安装时，音叉面应与介质运动保持平行，如图一、图二所示。
- 音叉液位开关应避免安装在液体的进出口，以免造成损坏或误动作，如图三、图四所示。
