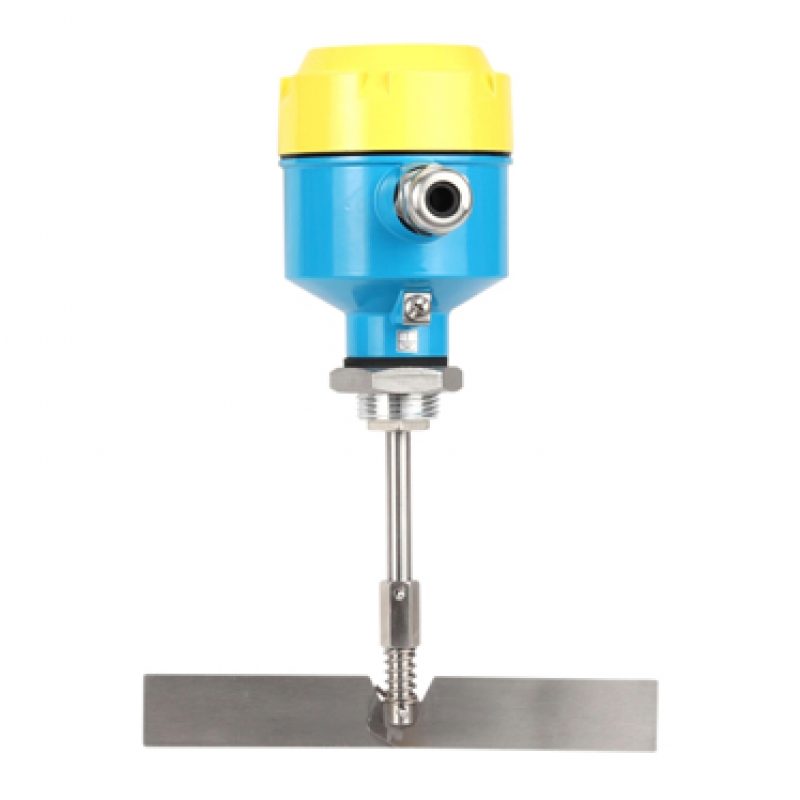

Spin-11A标准型阻旋料位开关
  • Spin-11A标准型阻旋料位开关
  • Spin-11A标准型阻旋料位开关
  • Spin-11A标准型阻旋料位开关
  • Spin-11A标准型阻旋料位开关

  Spin-11A标准型阻旋料位开关采用304/316L不锈钢制造,专为大多数固体颗粒和粉末测量而设计。产品引入全流程化生产管理和检测,确保其可靠性显著优于国内同类产品。

  Spin-11系列阻旋料位开关利用永磁电机与带有微动开关的固定装置相结合,根据电机上叶片所受的物料阻力大小,其对应的扭力拉簧上的控制杆相应地改变微动开关的状态,从而驱动阻旋料位开关工作。当叶片未接触物料时,电机正常运转,当叶片接触物料时,电机停止转动,并自行切断电机电源,同时检测装置输出信号以控制物料输送。它广泛应用于现代工业生产过程和仓储部门。

(1)采用高品质进口电机和微动开关:选用国际领先品牌的电机和微动开关,确保设备的高效运转和可靠性。

(2)双轴承结构:设计上采用双轴承,运行更为平稳,延长使用寿命。

(3)一体化防松设计:电机与机械控制部分一体化设计,有效防止松动,便于更换和维护。

(4)折叠式刀片设计:刀片可折叠,无需拆卸即可方便安装。

(5)优质不锈钢材料:整机采用304或316L不锈钢制造,具有优异的耐腐蚀性和坚固性。

(6)气体和粉尘双重防爆:具备气体和粉尘防爆功能,适用范围广泛,安全性高。

(7)IP65防护等级:设备防护等级达到IP65,具备良好的防尘和防水能力。

测量介质

固体颗粒粉末

介质密度

≥0.3g/cm³

过程温度

常温型:-20~70℃

高温型:-20~400℃

环境温度

-40~85℃

过程连接

法兰(标准/薄片)

螺纹

过程连接材料

304/316L

叶片转速

1 R.P.M

外壳材料

铝合金

防护等级

IP65

电缆入口

M20×1.5

触点容量

SPDT 5A/250V AC

供电电压

24V DC

220V AC 50/60Hz

防爆等级

Ex d IIC T6 Gb;

Ex tD A21 IP65 T80℃

(1)饲料、豆类、谷物、面粉等固体颗粒或粉末的料位测量;
(2)粉煤灰、石灰粉等固体颗粒粉末的料位测量;
(3)木屑、树脂、橡胶、塑料颗粒等的料位测量。

Spin-11A标准型阻旋料位开关尺寸图
Spin-11A标准型阻旋料位开关尺寸图
Spin-11A标准型阻旋料位开关安装图
Spin-11A标准型阻旋料位开关安装图
① 水平螺纹安装
② 水平法兰安装
③ 水平倾斜15度高温螺纹安装
④ 水平倾斜15度高温法兰安装
⑤ 竖直轴保护高温法兰安装
⑥ 竖直轴保护法兰安装

  (1) 安装前请确认电源电压是否与标示牌上面的电压一致;
  (2) 确认被测物料密度,选择最佳叶片形状和大小,一般地,密度越大叶片越小;
  (3) 安装前确认水平安装还是竖直安装;
  (4) 水平安装时,将叶片与水平向下呈10~20°的夹角安装,以减少物料的冲击;
  (5) 水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩;
  (6) 应避免安装在物料的进料口的部位,当无法避免时可在开关的上方200mm处加装防护挡板,以保护叶片不受物料冲击;
  (7) 产品安装时请勿敲击传动部位和叶片部位,以免造成不必要的损害。

Spin-11A标准型阻旋料位开关壁龛式安装图
Spin-11A标准型阻旋料位开关壁龛式安装图

  当物料(密度大、颗粒大)垂直落下并冲击料位开关探头时,为了确保测量仪表寿命以及测量效果,需将仪表安装于壁龛处,以保护探头不至于被物料压弯,如上图所示。
