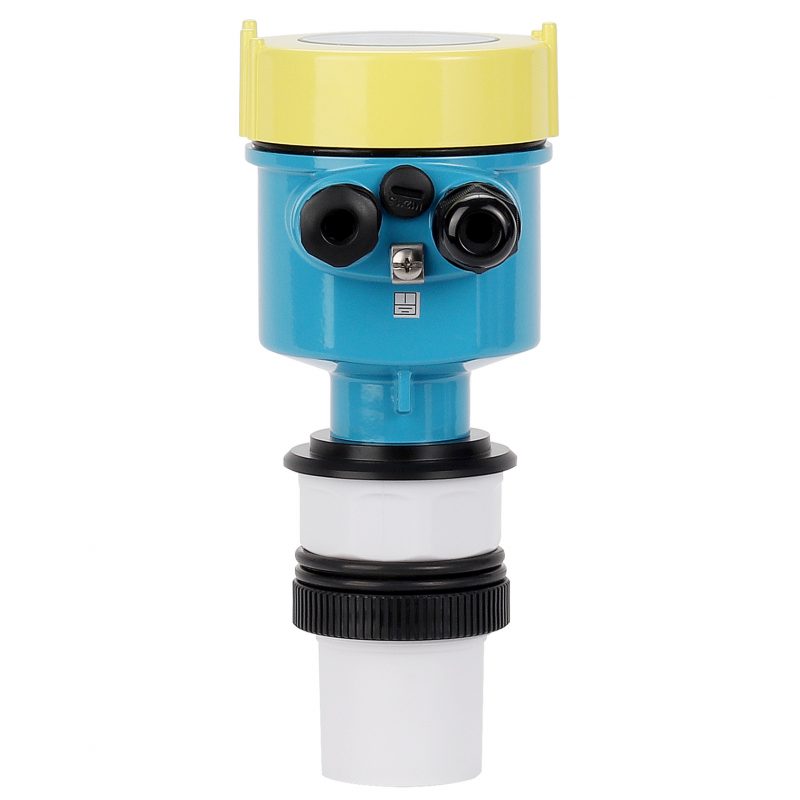

Uson-11标准型超声波液位计
  • Uson-11标准型超声波液位计
  • Uson-11标准型超声波液位计
  • Uson-11标准型超声波液位计

  Uson-11超声波液位计适用于无易燃易爆气体环境下各种槽池的连续性液位测量。适合安装于大型池槽、槽渠、储罐、槽罐等。采用无接触式测量法,易于安装,便于维护。测量高效、精准,被广泛应用于污水处理、化工、火电厂、船舶等各种场合的连续性液位测量。

  Uson-11超声波液位计的换能器(探头)发出高频超声波脉冲。当遇到被测液位表面时,该声波便被反射回来,部分反射回波被换能器(探头)接收并转换成电信号。从超声波发射到被接收,其时间T与换能器(探头)至被测液位的距离S成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=C×T/2。

 (1)有5米、10米、15米三种量程可选择。
 (2)带温度补偿,精度高,适应性强。
 (3)具有RS-485通讯接口。
 (4)采用特殊回波处理方式,有效避免虚假回波。
 (5)通过CE认证,整机防护等级高达IP66/IP67。
 (6)PVDF材质探头适宜腐蚀性液体和环境。
 (7)性价比高,维护成本低。
 (8)EMC设计符合IEC61000-4(GB/T17626.2)标准–EFT(群脉冲A级性能)、ESD(静电释放A级性能)和浪涌的法规要求。

测量量程

5m、10m、15m

换能器材质

普通:ABS

防腐:PVDF

盲区

≤0.3m(5m/10m)

≤0.6m(15m)

分辨率

设定量程的±0.5%

波束角

6°(5m量程)

8°(10m量程)

10°(15m量程)

误差

≤1%

显示

LCD液晶显示屏

按键

三按键

输入额定电压

四线制:85~264V AC 50/60Hz

18~36V DC

二线制:18~30V DC

输出方式

二线制4~20mA

四线制4~20mA

选配:RS-485/继电器输出

继电器触点容量

4A 250V AC/30V DC

环境温度

-20~60℃

过程温度

-20~80℃

过程压力

常压

电缆接口

M20×1.5

外壳材料

铝合金

过程连接

螺纹

法兰

防护等级

IP66/IP67

CE

LVD证书和EMC证书

 (1)各种敞开式槽池中的液位测量,如污水废水槽池、水库、河流、湖泊等水利水文的水位测量;
 (2)腐蚀性场合,如生化反应池、沉淀池等的液位测量。

Uson-11标准型超声波液位计
Uson-11标准型超声波液位计尺寸图
Uson-11标准型超声波液位计
沟槽安装示意图
Uson-11标准型超声波液位计
锥形罐安装示意图
Uson-11标准型超声波液位计
平顶罐安装示意图
Uson-11标准型超声波液位计
拱形罐安装示意图-1
Uson-11标准型超声波液位计
拱形罐安装示意图-2
