SW-21轻巧型磁开关,磁控开关

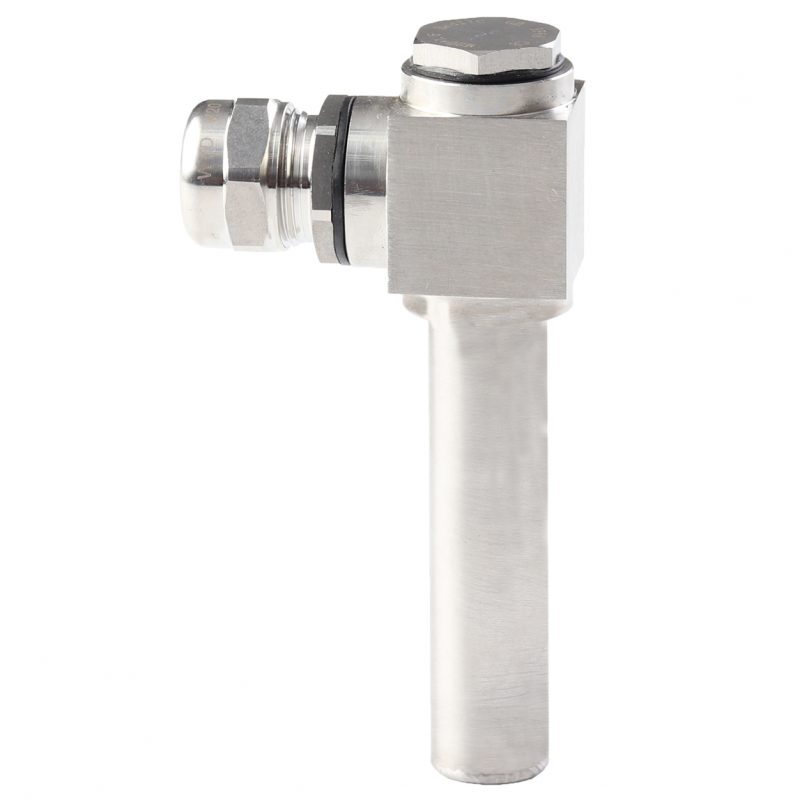

  SW-21轻巧型磁开关布局精巧,具有轻盈、小巧的外观设计,宽仅35mm,长120mm。其核心部件采用进口大功率干簧管,具有SIL2/3认证证书和隔爆、本安双重防爆认证证书,其中隔爆等级为Ex d IIC T6 Gb,本安等级为Ex ia IIC T6 Ga,均属市面上最高防爆级别。产品已获1项实用新型专利(专利号:ZL201821348285.8)授权。

  SW-21与Flap-11系列磁翻板液位计配套使用时,可实现磁翻板液位计的开关报警功能。浮筒里面的浮子会随液位的变化上下移动,当浮子中的磁钢接近磁开关时,触发干簧管的开关状态发生改变,通过内部磁铁锁定干簧管吸合/释放的状态,从而实现高低液位的报警动作。
  SW-21轻巧型磁开关直接采用单刀双掷(SPDT)干簧管,提供单刀双掷断开和闭合、初始断开/闭合保持、初始闭合/断开保持三种输出方式,应用于液位高报(防溢出)和低报(防空转)。

 (1)布局精巧,采用轻盈、小巧的外观设计。
 (2)核心部件采用进口大功率干簧管,电流大、寿命长。
 (3)采用304材质,防腐耐用。
 (4)通过SIL2/3认证和隔爆(Ex d IIC T6 Gb)、本安(Ex ia IIC T6 Ga)双重防爆认证。
 (5)防护等级高达IP66/IP67。

输出形式

开关量(带记忆功能)

触点容量

220V AC,1.0/2.0A

24V DC,1.5/2.5A

工作温度

-50~150℃

环境温度

-40~70℃

SIL认证 SIL2(HFT≥0)/SIL3(HFT≥1)

防爆等级

隔爆型Ex d IIC T6 Gb

本安型Ex ia IIC T6 Ga

防护等级

IP66/IP67

电气接口

M20×1.5

  与Flap-11系列磁翻板液位计配合使用,输出开关信号,防止液位溢出和干运行或实现高低液位报警。

轻巧型磁开关尺寸图
轻巧型磁开关安装图
轻巧型磁开关选型表
