DCS故障快速处理
引言

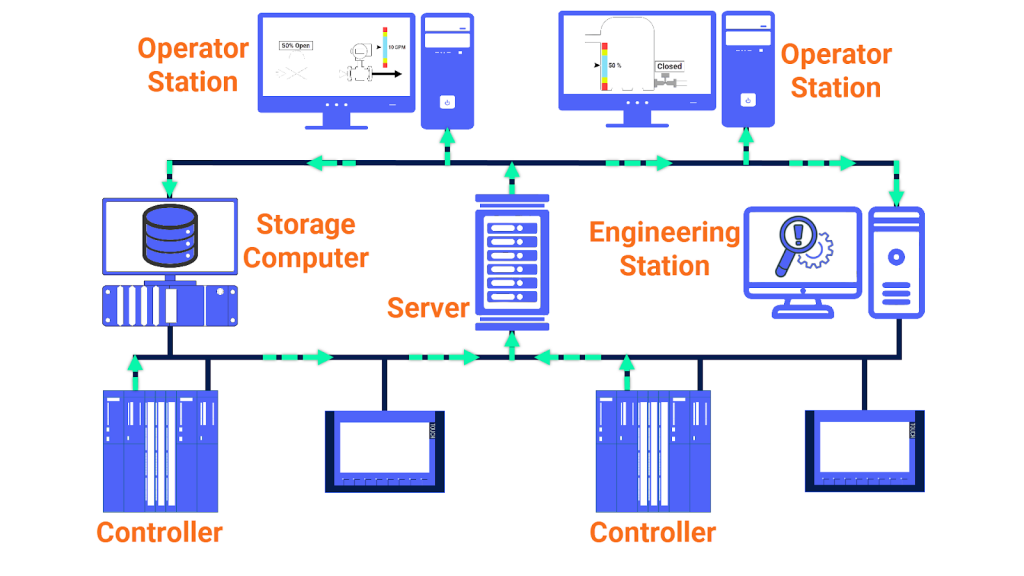

DCS（分布式控制系统）是现代工业自动化中广泛应用的一种控制系统，尤其在石油化工、电力、钢铁、造纸等重工业领域，DCS起到了至关重要的作用。它能够实现对复杂生产过程的自动化控制和监测，提高生产效率、保证生产稳定性。尽管DCS在提高生产效率和自动化方面具有显著优势，但在其运行过程中也难免出现故障。本文将介绍DCS的常见故障判断方法和处理技能，帮助工程师在面对系统问题时，能够快速准确地定位故障并有效解决问题。
一、DCS系统的常见故障类型
- 硬件故障
- 控制器故障：控制器作为DCS的核心部件，一旦出现故障，会直接影响系统的正常工作。控制器故障可能是由于电源问题、通讯故障或硬件损坏等原因引起。
- I/O模块故障：输入输出模块（I/O模块）是DCS系统中的关键部件，故障可能表现为传感器信号丢失或错误，进而影响整个系统的精确控制。
- 网络通信故障：DCS系统内各部分之间的通讯依赖于网络，通信网络故障会导致各模块无法正常交换数据，进而导致控制信号失真或延迟。
- 软件故障
- 程序错误：DCS系统中的程序如果出现错误或被修改，可能导致逻辑控制失常，生产过程无法正常运行。
- 配置错误：系统配置错误，如I/O配置不当、参数设置错误等，也会导致系统故障。
- 数据库故障：DCS系统中的数据库存储着关键控制信息，一旦数据库出现故障，可能会导致数据丢失、显示错误或系统崩溃。
- 外部因素导致的故障
- 环境因素：温度、湿度、电磁干扰等环境因素，尤其是在极端条件下，可能导致DCS系统的部件受到影响，进而引发故障。
- 电源波动：电压不稳或电源中断，可能导致DCS系统的断电或不稳定运行。
二、DCS故障判断技能
- 故障现象分析 故障判断的第一步是通过现场现象分析确定故障类型。例如，系统出现响应迟缓时，首先需要判断是否为控制器故障、通信故障或I/O模块故障。常见现象如显示屏无法显示信息，报警频繁或没有响应，均需快速判断是哪类故障。
- 现场检测 针对硬件故障，可以先对控制系统的硬件进行检查。使用万用表、示波器等工具检测电源电压、信号输出、通信接口等，确保硬件部分无问题。如果存在电源或接口异常，检查电缆连接、端口状态等。
- 系统日志分析 DCS系统一般会自动记录运行日志。通过查看日志信息，可以帮助判断程序错误、配置错误或通信中断等故障原因。日志中的错误代码、告警信息及系统运行状态可以为故障诊断提供重要线索。
- 模块替换法 在无法确定故障根源时，可以使用模块替换法，即更换可疑部件或模块，观察故障是否消失。如果更换后系统恢复正常，则可以确定故障部件所在。此方法适用于控制器、I/O模块等可更换部件。
- 通讯链路测试 对于网络通信故障，可以使用网络诊断工具检查通讯链路的状态。通过测试系统内各模块的连接状况、通讯延迟等，可以有效判断通信是否畅通。
三、DCS故障处理技能
- 硬件故障处理
- 控制器故障：当控制器发生故障时，首先检查电源是否正常，通讯接口是否连接稳固。若问题依然存在，考虑更换控制器。
- I/O模块故障：通过现场电压、电流测量判断I/O模块是否存在故障。如果出现故障，需检查接口线路、接线端子等，必要时更换故障模块。
- 电源故障：检查电源的电压值，确保电源稳定。如果电源出现波动或断电，及时修复电源系统。
- 软件故障处理
- 程序调试：对于程序逻辑故障，进行程序调试和回溯。通过查看程序代码，找到逻辑错误并修正。必要时，恢复至系统备份程序。
- 配置修改：检查系统配置文件、参数设置等是否正确。通过比对系统手册和配置文件，确保配置无误。如果存在配置错误，及时修正。
- 数据库修复：如果系统数据库出现故障，可以通过数据库恢复工具进行修复或恢复至最近备份状态，确保系统数据的完整性。
- 外部因素导致的故障处理
- 环境因素：定期对控制系统环境进行检查，确保设备处于适宜的温湿度范围，并采取有效的防护措施防止电磁干扰。
- 电源波动处理：增加稳压电源或UPS（不间断电源）设备，确保系统的稳定运行。
- 网络故障处理
- 使用网络诊断工具分析网络拓扑、通信路径等，查找链路中的故障节点，及时替换故障设备。通过调整网络配置、增加冗余链路等方式，提高网络可靠性。
四、预防措施与维护
- 定期检测与维护 定期对DCS系统进行全面检查，包括硬件、软件及通信线路的检查。定期备份系统程序和数据库，确保故障发生时能够快速恢复。
- 环境优化 为DCS设备提供良好的工作环境，避免过高或过低的温湿度，减少电磁干扰等外部因素的影响。
- 培训与操作规程 对DCS系统的操作人员进行定期培训，使其具备较强的故障判断和处理能力。同时，制定详细的操作规程和应急预案，以应对突发故障。
结论
DCS系统是现代工业自动化中不可或缺的控制系统，广泛应用于各行各业。掌握故障判断和处理技能，能够确保系统的稳定运行，提高生产效率。通过定期维护、故障诊断与处理技术的提升，工程师可以有效减少DCS系统的故障发生，确保生产安全与稳定。在面对复杂多变的工业控制环境时，具备丰富经验的操作人员和工程师将是DCS系统长期高效运行的关键。
