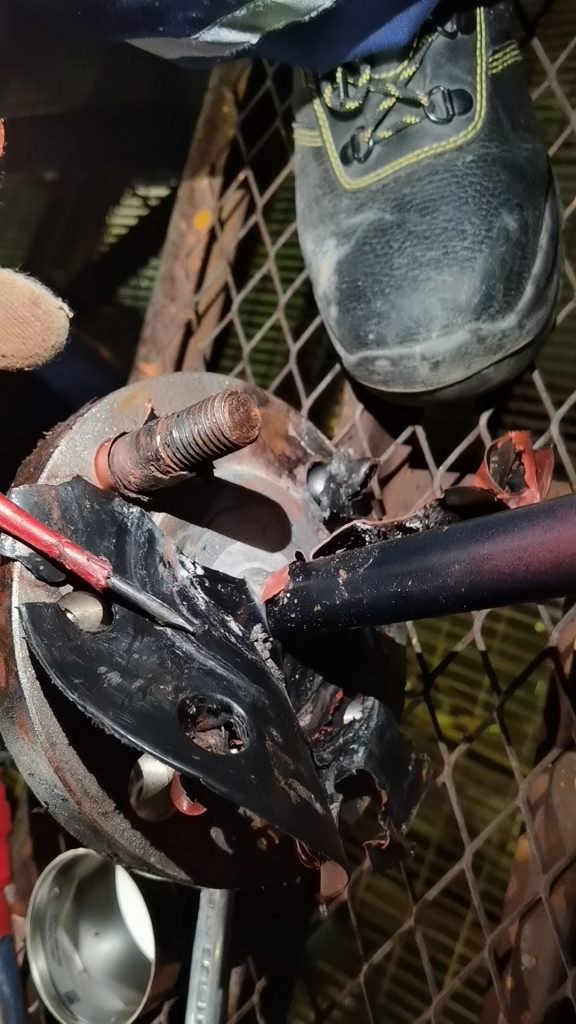

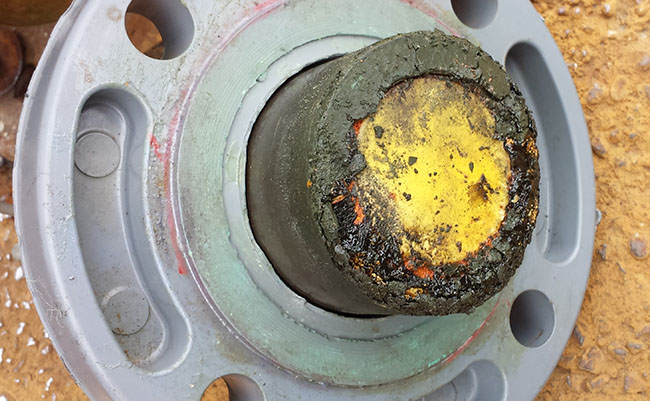

最近接到客户在问他们化工厂在别家购买仪表的探头，用不了多久防腐涂层就脱落，仪表就要换，换了很多品牌都一样，不知道是什么问题？工业仪表设备，说穿了其实就是一套复杂环境下的“长期作战分队”。无论你是在石化、电力、还是在矿山、船舶上，仪表都不可避免要面对各种刁钻的温度、压力、腐蚀介质。而别小看探头上那层薄薄的涂层——它既是仪表接触介质的第一道屏障，也是最容易出问题的地方。现实中，有多少维护人员抱怨，仪表的探头用不了多久就掉漆，甚至新仪表装上还不到三个月，探头涂层就开始斑驳脱落，最后出现锈蚀、功能失灵。这里面的问题，其实远比“漆不好”复杂。

一、功能性涂层到底是什么？它和普通油漆有啥区别？

　　传统意义上的“油漆”，主要作用就是装饰+简单防锈。而仪表探头上的涂层，早已经走向了多功能集成的方向。现在市面上常见的功能性涂层主要分为以下几类，每一种背后都有一套自己的“黑科技”：

　　1、防腐蚀涂层 用最通俗的话说，这就是给仪表探头穿上“雨衣”，让水、盐、酸、碱、油污都渗不进去。常用的比如环氧富锌底漆，磷化底漆，外加一层氟碳或聚氨酯面漆。为了防止“木桶效应”，讲究点的厂家还会在最底层搞一层锌粉牺牲阳极，有效对抗酸碱、盐雾与工业大气侵蚀。

　　2、耐高温涂层 比如聚酰亚胺、陶瓷或有机-无机复合材料。这类材料在高温下不软化、不裂纹、不变色。它们的“玻璃化转变温度”（Tg）远高于常规材料，哪怕是在锅炉、发动机附近工作都能顶得住。

　　3、耐磨自润滑涂层 像传感器可动部位、阀门连接点、需要反复操作的仪表，如果只靠普通漆，几个来回就磨穿了。常见的做法是在涂层里加进PTFE（俗称特氟龙）、MoS₂（硫化钼）等微粒，降低摩擦系数，延长寿命。

　　4、超疏水/防结露涂层 有的气象仪表、冷凝区传感器，包括超声波液位计和雷达液位计的探头，真就怕水珠、露珠堆积影响数据。纳米级表面结构+特殊有机硅分子，杜绝水珠和污染物滞留，完全粘不住。

　　5、抗静电/电磁屏蔽涂层 有些仪表得安装在易燃易爆或高精度测量环境，探头容易受到环境中的静电和电磁干扰。可以在涂层材料中加入导电高分子、碳纳米管、金属微粒填料，防止静电积聚和电磁干扰。

　　6、自修复智能涂层 这是前沿科技，目前只有少数高端仪表的探头在用。涂层里藏着“微胶囊”，表层一旦有了小裂纹，胶囊里的自愈合材料自动释放，把伤口“补上”，提升仪表探头在恶劣条件下的生命周期。

　　由此看出，现代的功能性涂层已经不仅仅是涂一层“壳”，而是一个多层次、多功能协同的材料系统。

二、高温环境下，涂层为何“说掉就掉”？

　　不少工程师觉得，涂层脱落多半是工艺没做好，或是材料太差。但你如果仔细追溯根源，往往会发现高温才是最致命的“隐形杀手”。

1、热胀冷缩的拉锯战

　　探头基体和涂层材料的热膨胀系数往往不一样。比如钢板每升高100℃，长度能变大约1毫米，但表面涂层不一定跟得上。每一次设备启动、停车，温度上下波动，涂层和底材就在反复“拉扯”——一开始只是出现看不见的微裂纹，时间一长，进一步扩展成片状剥离，等你看到表面起壳，其实底下早已千疮百孔。

2、高温下的化学降解

　　绝大多数高分子涂层到了高温下都会发生氧化、分解。比如，常见的环氧树脂一旦超过自身Tg，分子链段变软、拉伸强度骤降，表面会先变色、失光、粉化，最后片状脱落。同时基体材料在高温下也容易产生氧化反应，对涂层的物理锚定力减弱。温度越高，涂层脱落就越快。

3、水汽和腐蚀介质的“加速渗透”

　　很多工业场合，高温往往伴随着高湿度或腐蚀性气体。高温让涂层微孔变大，水分、离子渗透更容易。一旦水分渗入到底层，就会形成微型的“电化学腐蚀池”，从底层一点点把涂层顶起来，最后形成大片剥离。

4、功能性涂层的特殊挑战

　　耐高温材料确实有用，但往往价格高、工艺复杂，而且多层体系里，每一层的热兼容性和界面结合力都是技术难点。很多现场脱落事故其实不是材料本身不行，而是没搞好分层设计，或者表面处理没做到位。

三、低压环境对涂层的“阴招”

　　高温人人警惕，低压环境（如高原、航空、真空腔体）对涂层影响同样显著，但往往被忽视。

1、挥发性组分快速流失

　　低压下，涂层里没反应完的溶剂、未固化组分会加速挥发。如果前期工艺控制不好，这些小分子跑出来就会留下一堆微孔，涂层的密实度和结合力直接大打折扣。

2、真空导致的界面脱附

　　低压甚至真空环境下，金属表面的物理吸附力和分子间作用力都会减弱。有些涂层靠表面微观“锚固”——可气压一低，锚固力消失，整个涂层就像贴在玻璃上的吸盘一样，轻轻一碰就掉了。

3、静电与电化学因素

　　低压环境静电难以释放，特别是塑料和有机高分子材料更容易积累电荷。静电一旦积聚过量，就可能产生微小火花，对涂层造成击穿，或者在微观层面诱发材料疲劳甚至微裂纹扩展。

4、工程上的补救和预防

　　高端仪表用的功能性涂层针对低压环境通常会选用高密度、低挥发性的高交联材料，涂层施工时也格外强调彻底固化和界面活化处理，比如采用等离子体活化、真空预处理、超声清洗等工艺提升表面能。

四、现实案例

　　在某个沿海电厂，现场高温汽包液位计，探头采用“高温标号”环氧单层涂层，半年不到涂层就大片脱落，探头里面也腐蚀了，还开裂。后续复盘原因是，用的环氧底漆，工艺上偷工减料，喷砂不到位，表面有油污。高温+盐雾环境下，微孔进水、热胀冷缩，表面一旦起裂，风吹雨打分分钟全掉。厂家本来还以为换一款“高性能涂料”就能一劳永逸，结果半年后还是老问题。

　　再比如航空气象仪表，高原气压低，低压下探头频繁出现涂层气泡、脱壳，经分析为固化工艺不完善、表面预处理不到位，低压条件加速溶剂挥发、气体析出。最后还是靠改进工艺、提升材料才解决。

某油田用在线仪表，探头的防静电涂层选型不当，高温+低压多场耦合时出现局部“闪络”放电，最终仪表损坏。

　　很多时候涂层问题是“系统工程”——不是哪个环节出错，而是工艺、材料、环境、维护流程中有一环没扣死，最后就“短板决定水位”。再好的涂层，用错地方、工艺不到位，该掉还是掉。

五、怎么才能让涂层不再“用一阵就掉皮”？

　　1、材料选型要对路。高温场合就要高Tg材料，多层复合、梯度结构。低压环境要用致密度高、界面强化处理的材料。

　　2、施工工艺不能偷懒。表面处理必须做到位，喷砂、酸洗、等离子体活化该有一项不能少。固化必须彻底。

　　3、多功能协同设计。要兼顾防腐、耐高温、抗静电、疏水等需求，分层结构别怕复杂，合理分工才能取长补短。

　　4、现场使用和维护有规范。暴力敲击、强酸强碱清洗都得禁止，现场维护工人要定期培训。

　　5、环境模拟测试要到位。实验室里多做高温-低压-盐雾等综合老化测试，才能总结分析出原因，提前研发设计进行规避。

最后

　　仪表探头涂层脱落问题，说白了就是工程世界的“木桶效应”——每个环节都可能是短板。没有神奇材料能一劳永逸。认真做好材料选型、表面处理、工艺管控和现场维护，才是解决之道。

　　现场问题不能靠“换一罐更贵的漆”解决，只有系统思考和一点点“较真”，才可能让仪表探头涂层真正耐用，长期不脱落。
