为什么PTFE用久了会“蠕变”？

　　学材料的人都绕不开一个词——蠕变。

　　你是不是也遇到过：塑料零件用久了慢慢变形？PTFE垫片明明刚装很合适，过几个月再看就塌了一块？

　　这到底是它“软”吗？还是分子结构本身就注定了这种“慢性失控”？

　　本文就用聚四氟乙烯（PTFE）举例，从最底层的电子结构一直讲到宏观的变形现象，一口气梳理清楚：

• 蠕变的本质到底是什么？
• PTFE为啥格外“滑”？
• 分子间的相互作用和电子结构扮演了什么角色？
• 怎么科学地规避蠕变？

一句话解释“蠕变”

　　蠕变，指的是材料在长时间、恒定载荷下，缓慢发生不可逆形变的过程。

　　不是弹性变形，不是脆性断裂，而是像面团一样被时间慢慢揉进了新的形态。

　　比如一个PTFE垫片，螺丝一紧，放几个月，轮廓凹陷。这不是装配问题，而是温度和压力联合作用下，分子链段“暗中滑移”的结果。

PTFE为什么“滑”？链结构有什么玄机？

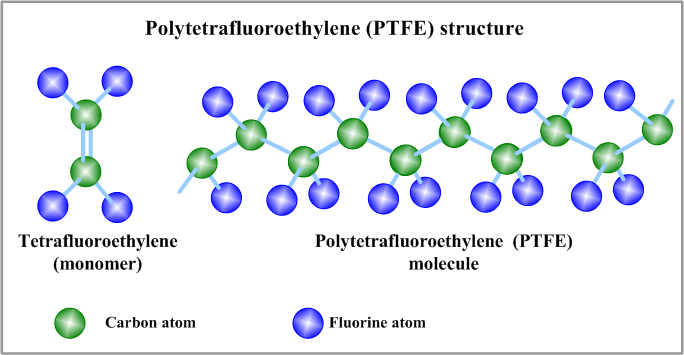

　　PTFE分子主链极其规整——一串–C–C–相连，每个碳上挂满了氟：

　　基本结构单元：–[–CF₂–CF₂–]–

　　这让PTFE有三个特别的地方：

　　1、全氟化 ——氟原子无处不在

　　2、高度非极性 ——几乎没有电荷偏移

　　3、线性结构 ——分子链像面条一样笔直

　　这些特性共同决定：分子链之间几乎没有“粘连”。 和其他高分子相比：

• 没有氢键（不像PA、PVA）
• 没有偶极-偶极吸引（不像PES）
• 没有π-π堆积（不像PI）

　　PTFE链间靠的主要是范德华力，而且还特别弱。 问题来了：为啥连范德华力都这么弱？

原因深挖：PTFE分子间为啥几乎不“黏”？

　　关键在于氟原子的本性：

• 半径不算大（0.64Å）
• 电负性极高（3.98，元素中最高）
• 电子云密度极大：电子被紧紧束缚，分布极其对称

　　因此，氟原子的电子云虽然密集，但极化能力很差——即很难形成瞬时偶极。 结果就是：范德华力极弱，链与链之间像两块抛光大理石，根本靠不住一起，随时可能滑开。

为什么会变成“蠕变”？

　　本质上，高分子蠕变就是链段在缓慢滑移。 对PTFE来说，链间“制动”极弱，只要有一点温度或者微小应力，链段就会“滑一小步”——久而久之，就会出现明显形变。

　　而且，这种滑动并不是连续的，而是一个个“跳跃”：

• 每个链段之间有一个“势垒”
• 热能或应力够大时，链段会突然从一个能量谷“跳”到另一个能量谷
• 量子力学上，这叫声子激发的跨越

　　总结一句话：PTFE的蠕变=链段受热激发产生的“量子跳跃”，而链间势垒又极低，一热就滑。

一张图串起逻辑

如何科学规避PTFE的蠕变？

　　核心就是——阻止链间自由滑移：

1、添加交联剂或填料

　　比如加入玻璃纤维、碳纤维，能大幅提升材料刚性、限制分子链运动、增强链间物理作用力。

2、控制使用温度和应力

　　温度越高，蠕变越快。虽然PTFE短时可耐260°C，但建议长期温度控制在180°C以内，以减少变形风险。

3、设计多层复合结构

　　让PTFE只做外包层或中间夹层，外层材料施加物理限制，就能有效抑制PTFE的自由形变，减缓蠕变速度。

总结：

　　PTFE“滑”到不可思议的本质，藏在分子间超弱的范德华力里。这种分子级的“自由”最终变成了宏观层面的“慢性失控”。想要用好PTFE，理解分子结构、合理控制环境和结构设计，才是王道。
