NAMUR本安型音叉液位开关可靠用于煤制乙二醇的液位测量

  乙二醇以前大部分采用石油生产,但由于石油价格较高,现逐渐被“煤制乙二醇”所取代,采用煤来代替石油乙烯生产乙二醇。乙二醇是一种重要的化工原料和战略物资,多用于聚酯(可进一步生产涤纶、饮料瓶、薄膜)、炸药、乙二醛的生产制造,还可作防冻剂、增塑剂、水力流体和溶剂等。

NAMUR本安型音叉液位开关可靠用于煤制乙二醇的液位测量
煤制乙二醇技术工艺图

  目前,国内以煤为原料制备乙二醇主要有三条工艺路线,分别是直接法、烯烃法和草酸酯法。其中,草酸酯法是以煤为原料,通过气化、变换、净化及分离提纯后分别得到CO和H₂,CO通过催化偶联合成及精制生产草酸酯,再经与H₂进行加氢反应,并通过精制后获得聚酯级乙二醇的过程。由于该工艺流程短,成本低,是目前国内煤制乙二醇几种工艺中使用最多的工艺,通常所说的“煤制乙二醇”也多特指该工艺。

  江苏连云港一清洁能源公司一直选用NAMUR本安防爆型音叉液位开关用于生产乙二醇的煤粉加压输送装置中的液位测量。那么,煤制乙二醇液位测量为何选用NAMUR本安型音叉液位开关呢?这是因为草酸酯法工艺对仪表具有较高的要求,而NAMUR本安防爆型音叉液位开关本身所具有的一系列特点优点刚好与之相匹配。

  一、煤制乙二醇生产中的3点危险因素

  煤制乙二醇具有较为复杂的生产工艺,尤以下面三种危险因素最为常见:

  1.有毒

  煤制乙二醇生产装置中的甲醇、亚硝酸钠、草酸二甲酯和产生的乙二醇均属有毒有害物质,对眼睛、皮肤、黏膜具有强烈的刺激作用,一旦发生泄漏对人体危害极大,甚至有产生中毒窒息的危险。

  2.高温

  在煤制乙二醇生产装置中,合成反应器在120~145℃下进行反应生成草酸二甲酯,加氢反应器在170~210℃下进行反应生成乙二醇,高压蒸汽温度为500℃,整个反应区的换热器、精馏塔使用的蒸汽温度都在100℃以上。可见,工况环境温度较高,客观上也需要使用能够耐受100℃以上高温的仪表。

  3.易燃易爆

  乙二醇生产装置中的介质均为易燃易爆危化品,这对于仪表的电源输出和防爆功能要求较高。

  二、NAMUR本安防爆型音叉液位开关的特点

  正是由于煤制乙二醇具有较为复杂危险的工况,任何一个环节出现问题后果都极其严重,所以对其生产中的每一道工序来不得半点马虎。煤制乙二醇复杂的现场工况,客观上要求液位开关的技术参数必须满足本安防爆和NAMUR电源与信号输出的要求。

NAMUR本安型音叉液位开关可靠用于煤制乙二醇的液位测量

  本安防爆具有防止爆炸性危险发生的功能,这些大家都知道,就不再解释。但对于为什么在煤制乙二醇制作工艺中要使用NAMUR输出,很多人并不理解。

  事实上,“NAMUR”是德国测量与控制标准委员会制定的一项标准,其工作原理是提供一个8v左右的直流电压,根据金属物接近传感器的距离,会产生一个1.2mA到2.1mA电流信号,标定的开关电流典型值为1.55mA,当电流由低到高或等于1.75mA会产生一个输出信号变化,当电流由高到低或低于1.55mA时,也会产生一个输出信号变化。

  NAMUR输出来源于二线制,二者都应用于本质安全防爆区域,但与8-16mA的二线制输出不同的是,NAMUR输出的电流、电压更小,所用的安全栅的功率要求更低,安全性更高,也更适合应用于具有爆炸性危险的场合。

  三、计为NAMUR本安防爆型音叉液位开关的优点

NAMUR本安型音叉液位开关可靠用于煤制乙二醇的液位测量
计为NAMUR输出音叉液位开关

  计为NAMUR本安防爆型音叉液位开关之所以能够在与国内外同类产品的对比中脱颖而出,是与其具有媲美进口产品的质量、及时专业的售后服务和高性价比分不开的。具体来说,计为NAMUR本安防爆型音叉液位开关具有以下特点和优点:

  1.通过SIL2/3(在国家认监委官网上可查询)、CE和隔爆、本安防爆认证。

  2.拥有继电器、二线制、NAMUR、晶体管4种信号输出方式,电子模块化处理,与外界空气隔离,更安全耐用。

  3.密封性好,防护等级高达IP66/IP67。

  4.叉体经过精密调谐,可测介质密度低至0.5g/cm³。

  5.基于检测频率变化的设计,具有较高的可靠性和较强的抗干扰能力,免受泡沫、气泡、粘稠、振动以及液体特性的影响。

  6.探头主材质316L,可衬防腐涂层PFA、ECTFE、Enamel等。

  7.配置高压防护气密绝缘套管,特别适合高压、腐蚀性危险液体的测量。

  8.耐高温设计,过程温度可达250℃,行业领先,完全满足用户较高温度工况的测量要求。

NAMUR本安型音叉液位开关可靠用于煤制乙二醇的液位测量

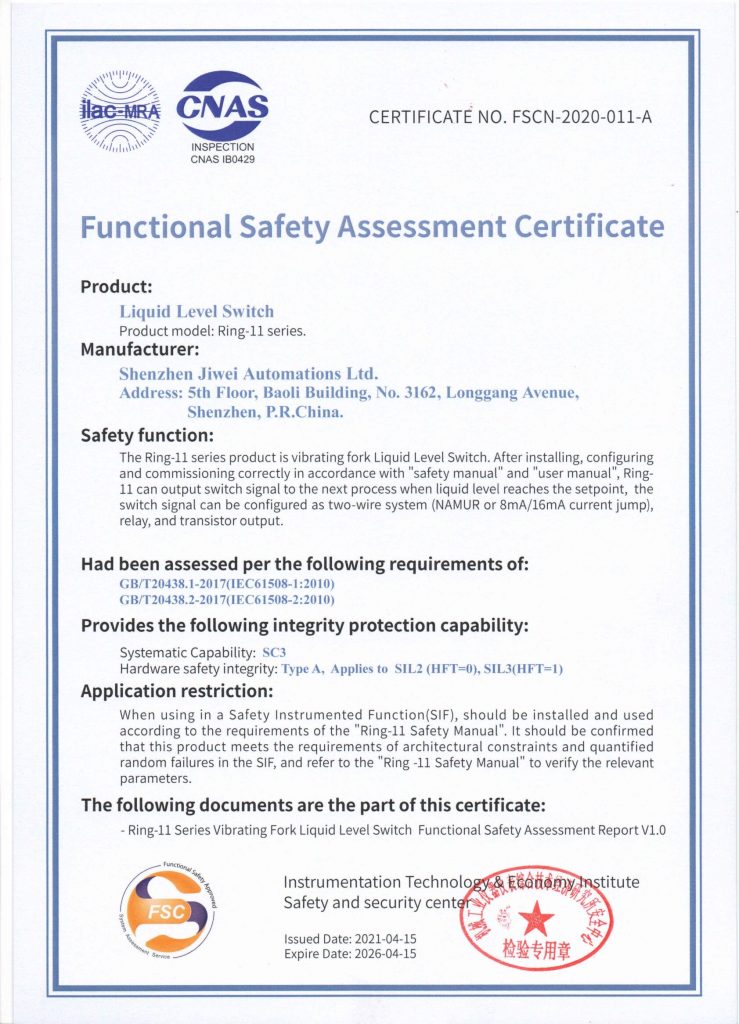

Ring-11音叉液位开关SIL认证证书(中文)
NAMUR本安型音叉液位开关可靠用于煤制乙二醇的液位测量

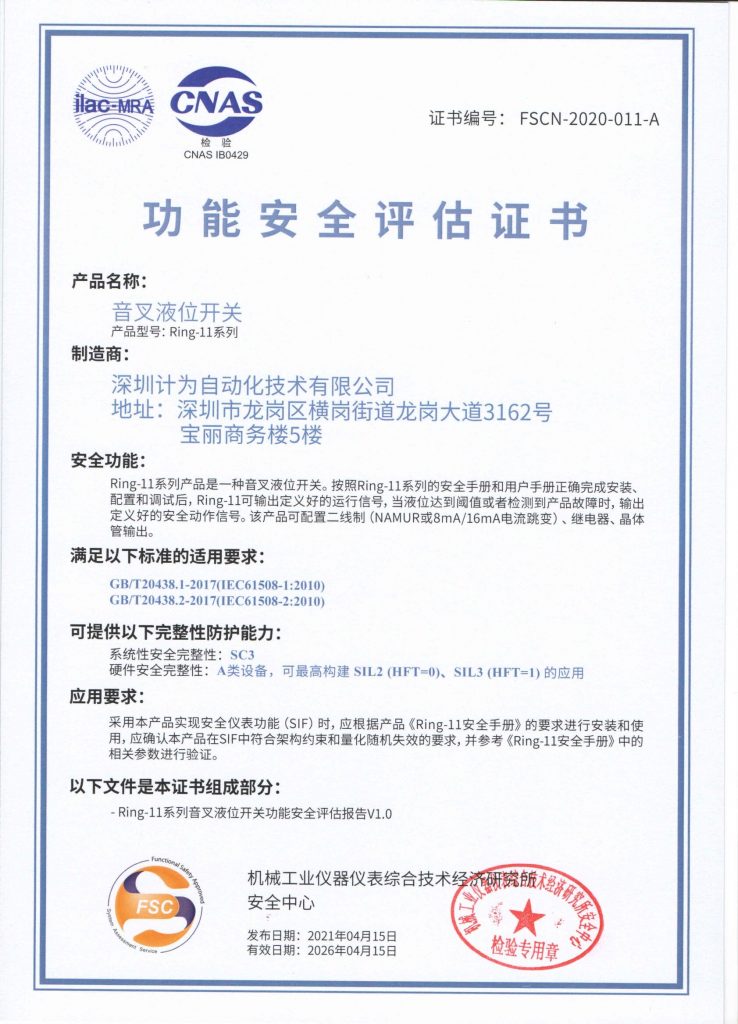

Ring-11音叉液位开关SIL认证证书(英文)

  之前为了确保生产的安全进行,用户一直使用国外进口品牌用于液位的测量,但高昂的价格和响应不够及时的售后,增加了用户的生产成本,使用户颇为苦恼。所以,用户一直想用更为便宜的国产品牌替代进口,但无奈国产品牌的质量实在不太令人放心。在得知计为Ring-11音叉液位开关的各项技术参数与进口产品相比毫不逊色,并通过计为销售工程师了解到计为音叉液位开关所具有的上述特点和优点后,扭转了其对国产品牌的偏见,用户毫不犹豫地采购了6台进行试用。

  试用后,用户对计为NAMUR本安防爆型音叉液位开关在 煤制乙二醇液位测量中的的表现颇为满意,遂将国外品牌的音叉液位开关陆续替换为计为品牌。回访用户时,用户反馈安装使用至今将近一年,所有仪表运行良好,从未出现误报警现象,非常好用和省心。用国产的价格买到了进口品质,效果远超预期。新建二期项目的液位测量仍会全部采用计为Ring-11音叉液位开关。
