计为自动化又添一项国家发明专利

  日前,深圳计为自动化技术有限公司的“振动式料位开关及其振动装置”又添一项国家发明专利授权,专利号为ZL 2015 1 0009538.3。该项发明专利是计为自动化坚持自主研发,鼓励技术创新的结晶,也是计为自动化在物位测量领域技术实力的集中展现。

计为自动化又添一项国家发明专利

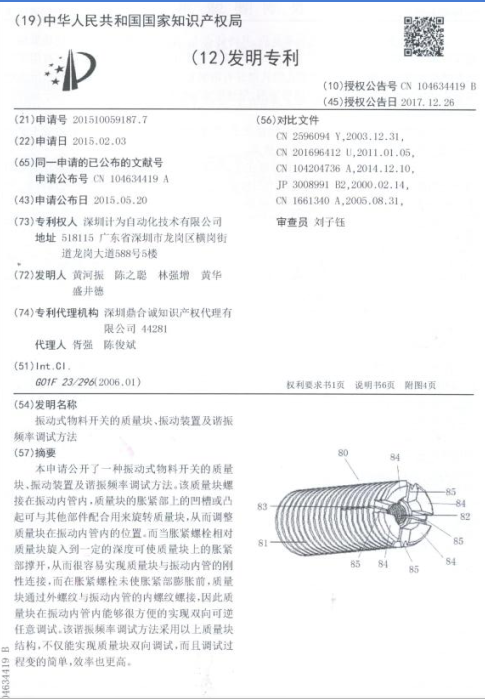

(图一) 计为发明专利:振动式料位开关及其振动装 置

  据悉,为使双管振棒料位开关的内外振动体工作在同一谐振频率上,在内振动体上设置了一可沿振动体的纵向方向移动的质量块作为调整体,该质量块的位置改变内振动体的质量分布,从而改变内振动体的自由谐振频率,最终使内振动体的自由谐振频率与外振动体的自由谐振频率一致,从而使外振动体和内振动体产生最强烈共鸣来工作的。

  但如果结构设计不当,很容易造成质量块无法双向灵活调整,且一旦质量块单向调整位置超过正常应有的位置,就无法可逆退回,从而造成废品。同时,为了实现质量块与内振动体的刚性连接,质量块弹性开口的弹力较大,使得螺丝刀旋转质量块的力矩要求很大,旋动异常困难、甚至不可能,造成生产效率低下,产品不良率奇高。

  为保证产品的质量和生产进度,深圳计为自动化技术有限公司研发工程师在反复试验的基础上,对现有的双管振棒料位开关的结构进行了改进(如图二)。该质量块螺接在振动内管内,质量块的胀紧部上的凹槽或凸起可与其他部件配合用来旋转质量块,从而调整质量块在振动内管内的位置。而当胀紧螺栓相对质量块旋入到一定的深度可使质量块上的胀紧部撑开,从而很容易实现质量块与振动内管的刚性连接,而在胀紧螺栓未使胀紧部膨胀前,质量块通过外螺纹与振动内管的内螺纹螺接,因此质量块在振动内管内能够很方便的实现双向可逆任意调试。

计为自动化又添一项国家发明专利

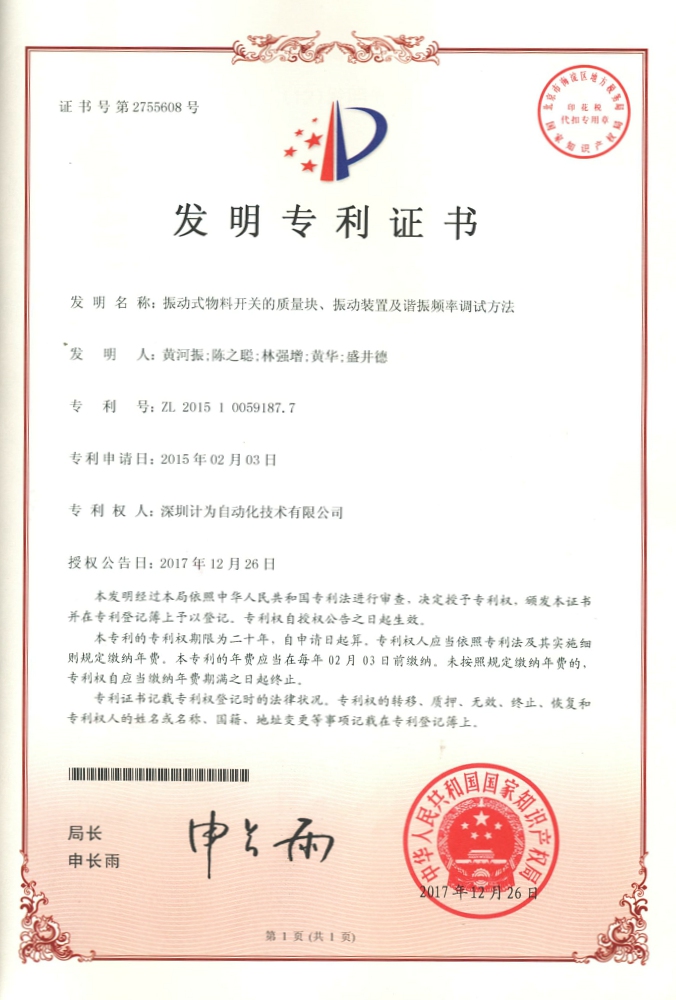

(图二) 计为对现有的双管振棒料位开关的结构进行了改进

  专利产品Tube-11振棒料位开关作为公司的拳头产品,自上市以来解决了恶劣应用工况下的诸多测量难题,广受客户青睐。此款振棒料位开关的压电组件和振动传递结构是研发和生产的难点。生产的实践证明,该项发明使困扰生产的难题得到有效解决,不仅能够实现质量块的双向调试,而且调试过程变得简单,在保证产品生产一致性的同时,使生产工艺和效率显著提高,产品的质量也更加稳定可靠。
