射频导纳料位开关的校准方法和步骤

  射频导纳料位开关是利用高频技术,通过探头感知其与储罐体间电抗(容抗和阻抗)的变化实现物位测量和控制的。为使射频导纳料位开关测量更为精准,需要对其进行校准工作,也就是灵敏度调节。

射频导纳料位开关的校准方法和步骤

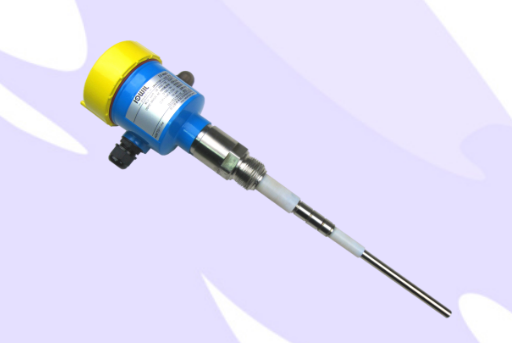

射频导纳料位开关

  那么,射频导纳料位开关应如何校准呢?一般来说,对射频导纳料位开关应安装以下方法和步骤进行校准:

  1.为保证射频导纳料位开关稳定工作,请先通电预热15分钟后进行校准。

  2.灵敏度粗、细调节电位器顺时针旋转灵敏度增加,逆时针旋转灵敏度减小。

射频导纳料位开关的校准方法和步骤
灵敏度调节

  3.当射频导纳料位开关校准完成后,LED指示灯亮红色表示探头接触到物料,LED指示灯亮绿色表示探头未接触到物料。

  4.无物料情况下射频导纳料位开关校准步骤:
  (1)对于一个有物料的容器,但物料没有接触到仪表探头(可以拆下仪表通过过程连接孔肉眼观察);
  (2)先顺时针旋转灵敏度细调电位器到底,再逆时针转过10°左右,使调节槽指向电位器右下角第一条刻度线;
  (3)旋转灵敏度粗调电位器,在LED指示灯由绿色刚变为红色的位置停止旋转;
  (4)逆时针旋转灵敏度细调电位器,在LED指示灯由红色刚变为绿色的位置停止,然后按表一中的应用工况继续逆时针旋转相对应的刻度。

  5.有物料情况下射频导纳料位开关校准步骤:
  (1)对于一个有物料的容器,但物料已经接触到仪表探头(可以拆下仪表通过过程连接孔肉眼观察);
  (2)先逆时针旋转灵敏度细调电位器到底;
  (3)旋转灵敏度粗调电位器,在LED指示灯由红色刚变为绿色的位置停止旋转;
  (4)顺时针旋转灵敏度细调电位器,在LED指示灯由绿色刚变为红色的位置停止,然后按表二中的应用工况继续顺时针旋转相对应的刻度。

  计为自主研发的Cape-11射频导纳料位开关具有抗冲击能力强(外部附带不锈钢保护套管)和耐高温(过程温度可达450℃,行业领先)的特点。作为主要用于粉煤灰、固体颗粒、粘附性物料的物位测量设备,具有很强的适用性和极高的可靠性。根据不同的工况,计为Cape-11系列射频导纳料位开关现有通用型、防护型、缆绳型、超高温型四大型号,广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。

射频导纳料位开关的校准方法和步骤
计为Cape-11系列射频导纳料位开关
