音叉液位开关的主要结构

　　音叉液位开关主要用来实现对液位的上下限报警和控制，在石油化工、冶金、食品、建材、环保等行业有着广泛应用，对此，大家都比较了解。但说起音叉液位开关的结构，知道的却并不多。本文拟结合计为音叉液位开关的结构图，介绍下音叉液位开关的主要结构。

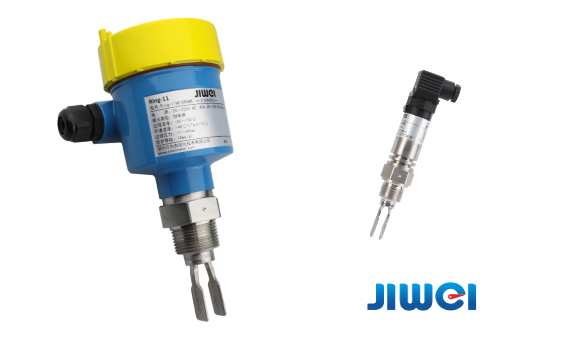

　　深圳计为自动化技术有限公司的音叉液位开关有两种：一种是标准型音叉液位开关，一种是紧凑型音叉液位开关。下面就两种音叉液位开关的结构分别讲解如下。

　　一、音叉液位开关的主要结构

　　图1为计为Ring-11音叉液位开关的整体结构图，这是一款标准型的音叉液位开关，在上图中：

　　①为外壳盖，外壳盖是由压制铝合金制成的，其厚度和螺纹完全符合防爆要求中的隔爆要求。

　　②为外壳，外壳跟外壳盖一样是由压制铝合金制成的，外壳里面装有电路模块，起到保护电路模块的作用，同样地，其厚度和螺纹也完全符合防爆要求中的隔爆要求。

　　③为过程连接，标准型音叉液位开关的过程连接分为螺纹和法兰两种，客户可根据具体的工况进行选择。

　　④为振动叉体，振动叉体是由316L材料制成的，如果被测液体腐蚀性比较强，则可以选择带有涂层的振动叉体。

　　二、紧凑型音叉液位开关的主要结构

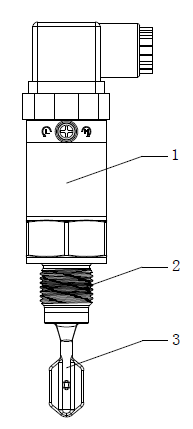

　　图2为紧凑型音叉液位开关的整体结构图，在上图中：

　　①为带电子部件的外壳，其是由压制不锈钢制成的，外壳里面装有电路模块，起到保护电路模块的作用。

　　②为过程连接，紧凑型音叉液位开关的过程连接只有螺纹一种，且其过程温度最高只能为150℃，比标准型Ring-11音叉液位开关的要低（最高温度最高可达250℃）。

　　③为振动叉体，紧凑型音叉液位开关的振动叉体也是由316L材料制成的，但其大小比标准型音叉液位开关的要小，特别适合管道及狭小空间的液位测量。
