料位开关不同输出方式下的接线方法（附接线图）

　　料位开关是一种应用广泛的测量粉末、固体颗粒的料位测量仪表。有很多仪表用户不知如何正确接线，造成料位开关无法正常工作乃至损坏的情况时有发生。那么，料位开关在使用过程中应如何接线呢？为帮助仪表用户掌握料位开关的正确接线方法，下面以计为Tube-11振棒料位开关和计为Fork-11音叉料位开关为例，对料位开关在不同输出方式下如何正确接线介绍如下：

　　目前料位开关的输出方式大致分为：继电器输出（最常用的输出方式，图1）、晶体管输出（较少使用）、无接触输出（较少使用）、NAMUR输出（较少使用）和二线制输出（仅次于继电器输出的方式，图2）。由于晶体管输出、无接触输出和NAMUR输出三种输出方式，较少使用，本文不做介绍，重点介绍继电器输出和二线制输出两种接线方式。

　　一、继电器输出方式下料位开关接线方法

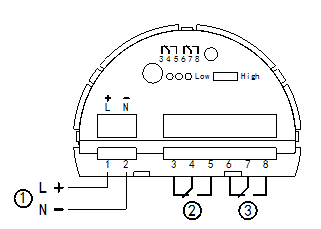

　　图1为Tube-11振棒料位开关和Fork-11音叉料位开关的继电器输出方式的接线图。计为这款电源设计采用交直流智能识别，为电源接线带来了极大的方便，具体表现在：

　　1．如果现场供电是直流电，要求直流范围在20～72VDC范围内，电源的正极接仪表接线排1脚，负极接仪表接线排2脚。

　　2．如果现场是交流供电，交流电的电压范围在20～253VAC，那么火线接仪表接线排1脚，零线接接线排2脚。

　　3-4-5和6-7-8为双刀双掷（DPDT）输出端，两组开关同步开启或者闭合，3-4和6-7为常闭接点，4-5和7-8为常开接点。也就是不上电的情况下，继电器是释放的，对应地3-4是通的，4-5是断开的；同理6-7是通的，7-8是断开的。

　　具体用常开（接线排4-5脚），还是用常闭（接线排3-4脚），用一组开关，还是用两组开关，应根据现场PLC、DCS或者声光报警等实际报警设备或控制设备的情况而定，大部分情况下用一组常闭开关的居多。一个简单的判定方法，首先检查料位开关的Low和High拨动开关位置，作低料位检测时，开关应该拨动到Low；作高料位检测时，开关应该拨动到High。这时如果输出接线正确，整个控制设备应该是正常运行，如果相反，则需调整常开或常闭接线排接点。

　　二、二线制输出方式下料位开关接线方法

　　图2为Tube-11和Fork-11的二线制输出方式的接线图。二线制的接线方法较为简单，PLC或DCS的二线制接口，一般会有24V电源输出，二线制输出的料位开关，只能是直流，不能接交流电，且电源电压范围应该在10～36VDC，才能保证仪表正常工作。电源的正极接仪表接线排1脚，负极接仪表接线排2脚，上电即可工作，电源线的正负极同时也是信号输出线，以电流的方式输出，8mA表示正常模式（低料位有料，高料位无料）和16mA报警模式（低料位无料，高料位有料），PLC或DCS输入口（也是电源提供口）内部电路可以识别这一信号。
