阻旋料位开关的使用方法及安装注意事项

  阻旋料位开关是自动化仪表中性价比较高的测量仪表,在自动化工业生产过程中应用较为广泛,主要用于食品、制药、化工、塑料、建筑等行业的料位测量。为使仪表用户更好地使用阻旋料位开关,本文附图对阻旋料位开关安装使用的方法和注意事项进行说明(为便于介绍,本文以计为Spin-11系列阻旋料位开关为例予以说明)。

  一、阻旋料位开关的工作原理

  阻旋料位开关是利用微型马达做驱动装置并通过离合器与传动轴相连接的,当未接触物料时,马达正常运转,当叶片接触物料时,马达停止转动,并自行切断马达电源,同时检测装置输出一个接点信号以控制物料输送。

  二、阻旋料位开关的分类

  计为Spin-11系列阻旋料位开关设计上采用进口电机、微动开关及轴承,同时注重工艺细节,严控生产流程和质量检测,比国内同类产品具有更高的可靠性。

阻旋料位开关的使用方法及安装注意事项
阻旋料位开关

  为更好地适应不同工况,Spin-11系列阻旋料位开关分为以下两种应用型号:

  1.Spin-11A标准型阻旋料位开关(适用于大多数固体颗粒粉末测量)。

  2.Spin-11P保护型阻旋料位开关(配备保护管,应用于密度较大的固体颗粒测量)。

阻旋料位开关哪个品牌好
Spin-11P阻旋料位开关

  三、阻旋料位开关的结构组成

  如图1所示,阻旋料位开关由以下部件组成:

阻旋料位开关的使用方法及安装注意事项
图1 Spin-11阻旋料位开关整体结构图
①壳体 ②固定螺母 ③过程连接 ④锁紧螺母 ⑤主轴 ⑥叶片

  四、阻旋料位开关的接线

  接线时,应按照如图2所示的方法进行安全接线。

阻旋料位开关的使用方法及安装注意事项

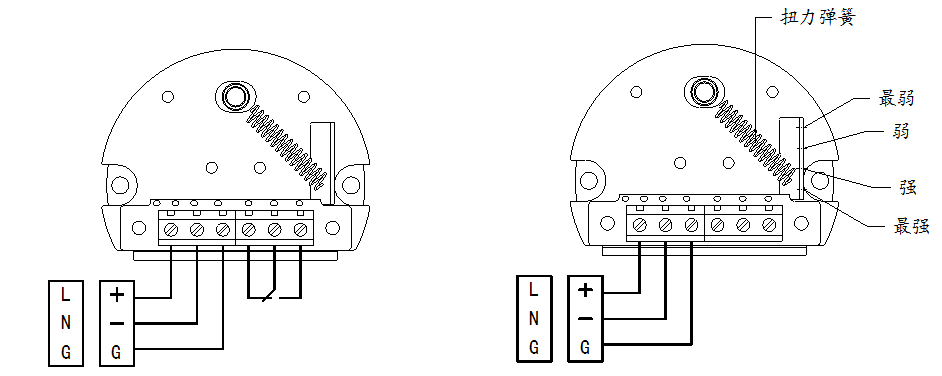

图2 阻旋料位开关接线图    图3 扭力调整图

  阻旋料位开关的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为5~9mm,否则无法确保电缆入口的密封效果。如果需要使用其它规格的电缆,应使用匹配的电缆入口螺栓,并注意更换后电缆入口的密封性能。

  从安全角度考虑,只有阻旋料位开关断电的情况下才能进行接线,且需要注意对于防爆型仪表,在接线时必须遵循相关防爆的接线要求。

  关于扭力调整:扭力弹簧是用来调整转轴的输出扭力,当被测介质密度大时,可将弹簧扭力调至最强的档位,此时叶片旋转扭力较大,敏感度较差。反之,当被测介质密度小时,可将弹簧调至最弱的档位,此时叶片旋转扭力较小,敏感度较好。扭力调整如图3所示。

  五、阻旋料位开关安装的注意事项及安装示意图

  (一)阻旋料位开关安装示意图

  阻旋料位开关安装示意图如下:

阻旋料位开关的使用方法及安装注意事项
图4 阻旋料位开关安装示意图

  1.水平螺纹安装。

  2.水平法兰安装。

  3.水平倾斜15度高温螺纹安装。

  4.水平倾斜15度高温法兰安装。

  5.竖直轴保护高温法兰安装。

  6.竖直轴保护法兰安装。

  (二)阻旋料位开关安装注意事项

  1.安装前应确认电源电压是否与标示牌上面的电压一致。

  2.确认被测物料密度,选择最佳叶片形状和大小,一般地,密度越大叶片越小。

  3.安装前确认水平安装还是竖直安装。

  4.水平安装时,将叶片向下与水平面呈10~20°的夹角安装,以减少物料的冲击。

  5.水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩。

  6.应避免安装在物料进料口部位,如实在无法避免时,可在开关的上方200mm处加装防护挡板,以保护叶片不受物料冲击。

  7.产品安装时请勿敲击传动部位和叶片部位,以免造成不必要的损害。
