音叉液位开关的迟滞性在具体工况中的应用

  音叉液位开关是采用压电器件实现叉体的振动驱动与检测的。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反映在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。音叉液位开关要可靠工作,就不能忽略其迟滞性对液位测量精度的影响。

音叉液位开关的迟滞性在具体工况中的应用

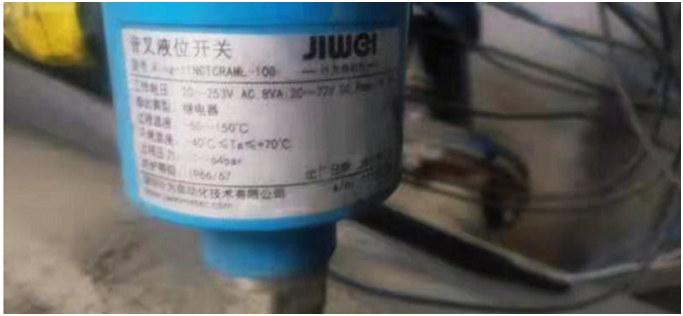

音叉液位开关

  那么,什么是音叉液位开关的迟滞性呢?

  迟滞性是传感器的一个重要静态指标,对传感器的测试精度有很大影响。同样音叉液位开关也具有迟滞性。所谓迟滞,就是传感器在标定过程中,当达到同样大小的输入量所采用的行程方向不同时,尽管输入为同一量值,但输出信号大小却不相等,这种传感器在正反行程期间输入、输出特性曲线不重合的现象就被称为迟滞。

  对于音叉液位开关来说,由于其功能特性的原因,迟滞性指的是垂直安装音叉液位开关时,当被测介质上升到达音叉液位开关切换时的位置记为X1,当被测介质下降到达音叉液位开关切换时的位置记为X2,X1与X2之间的距离,即为音叉液位开关的迟滞性。其中横轴X为载荷,纵轴Y为灵敏度输出。如下图所示:

音叉液位开关的迟滞性在具体工况中的应用

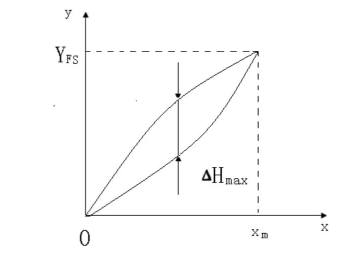

音叉液位开关的迟滞性关系图

  深圳计为自动化技术有限公司在生产音叉液位开关时,充分考虑到音叉液位开关迟滞性对液位测量精度的影响,所以针对不同介质的密度,采用不同的算法进行计算,最后再根据实验结果进行校验。

  比如煤化工脱硫塔浆液的测量 ,脱硫塔内的浆液为强碱性,呈波动状态并且粘稠,通常需要安装音叉液位开关来检测脱硫吸收塔内波动的浆液位置,以便在低于下液位线或高于上液位线时,给出开关量报警信号,因此对波动且粘稠的液位进行测量时,难免会导致音叉液位开关出现误报。

音叉液位开关的迟滞性在具体工况中的应用
音叉液位开关应用于脱硫塔浆液的液位测量

  为了提高音叉液位开关测量的可靠性,计为研发工程师针对粘稠波动浆液的特性,在电路设计时,采取合理的延迟时间,使音叉液位开关具有极佳的迟滞性,这些设计能有效避免音叉液位开关的误报、提高测量的准确性。同时,安装时建议采取垂直方式安装,尽量选择波浪轻微且远离液体进出口的地方进行液位测量,如遇有搅拌的场合,音叉液位开关的安装位置应尽可能远离搅拌区域。

ring-11说明书安装
音叉液位开关的安装位置应尽量选择波浪轻微且远离液体进出口的地方

  目前,该用户使用计为Ring-11音叉液位开对其浆液的液位测量较其他品牌同类产品更为精确可靠,深受用户赞美。
