Cape-11R缆绳型射频导纳料位开关

  Cape-11R缆绳型射频导纳料位开关专门用于顶装且探头长度大于2米时的测量,绳式组件一端连接探头。该型号产品适用于大型罐体和料仓,采用垂直安装的方式,能有效避免物料的冲击。

  Cape-11R缆绳型射频导纳料位开关是通过探头感知其与储罐体间电抗(容抗和阻抗)的变化实现物位测量和控制的。其内部电子单元,由探头测量极与空载罐体间的电抗共同构成平衡电桥电路并产生一个稳定振荡信号。当被测介质覆盖探头测量极时,会引起探头测量极与罐体间的电抗变化导致电桥电路不平衡而停止产生振荡信号,后级电路检测到这一变化从而输出报警信号。该振荡信号作为射频信号施加在探头测量极的同时,还经过1:1的电压跟随器后送往探头的保护极,测量极与保护极的射频信号具有等电位、同相位、同频率又互相隔离。当探头有挂料时,测量极与保护极之间因为没有电势差而形成电气隔离确保保护极的信号变化不影响检测,使探头测量极上电抗的变化只能由探头测量极与罐体间的物料决定,从而使探头上的挂料不会影响正常检测。

(1)适用于大型罐体和料仓的测量。
(2)外置双色LED指示器,通过旋转表头实现LED最佳朝向,方便远程观察。
(3)模块化设计,可靠性高,安装维护方便。
(4)产品通过第三方可靠性检测认证,确保具有极高的可靠性。

适用物料

介质类型

固体颗粒、粉末

介电常数

≥1.6

探头参数

探头长度

600~6000mm

保护极长度

90~800mm,根据探头长度与客户要求定制

缆绳直径

φ6mm

材质

外壳

铝合金

内壳

塑料

探头金属层

SUS304、316L

探头绝缘层

PTFE

缆绳

SUS304

电源

交流

85~264V AC

直流

18~30V DC

功率消耗

≤3W

响应时间

接触物料

1s

没有物料

1s

信号输出

继电器

双刀双掷,8A/250V AC/30V DC

继电器延时

0~30S连续可调

工作环境

过程温度

-40~250℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

安全认证

防护等级

IP66

(1)电厂大量程煤仓料位测量。
(2)水泥厂大量程水泥料仓料位测量。

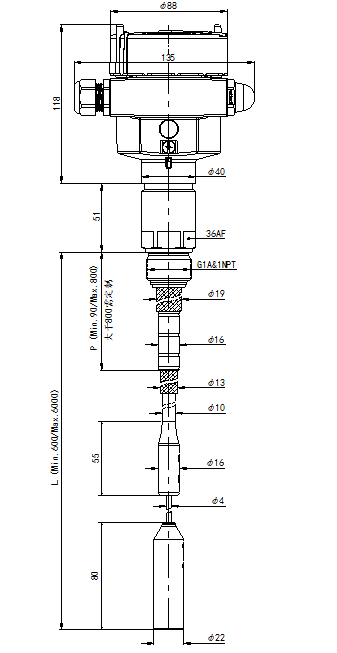

缆绳型射频导纳料位开关尺寸图
缆绳型射频导纳料位开关安装图

安装注意事项:

  • 缆绳型射频导纳料位开关建议垂直安装。
  • 垂直安装时,探头与罐壁的距离至少1.5m,如图一所示。
  • 安装时要偏离进料口,避免物料冲击造成损坏或误动作。
缆绳型射频导纳料位开关选型表
