Cape-11H超高温型射频导纳料位开关

  Cape-11H超高温型射频导纳料位开关专门应用于温度超过250℃时的场合,最高过程温度达450℃。其探头采用耐高温陶瓷材料,广泛应用于冶金、环保、化工等行业。

  Cape-11H超高温型射频导纳料位开关是通过探头感知其与储罐体间电抗(容抗和阻抗)的变化实现物位测量和控制的。其内部电子单元,由探头测量极与空载罐体间的电抗共同构成平衡电桥电路并产生一个稳定振荡信号。当被测介质覆盖探头测量极时,会引起探头测量极与罐体间的电抗变化导致电桥电路不平衡而停止产生振荡信号,后级电路检测到这一变化从而输出报警信号。该振荡信号作为射频信号施加在探头测量极的同时,还经过1:1的电压跟随器后送往探头的保护极,测量极与保护极的射频信号具有等电位、同相位、同频率又互相隔离。当探头有挂料时,测量极与保护极之间因为没有电势差而形成电气隔离确保保护极的信号变化不影响检测,使探头测量极上电抗的变化只能由探头测量极与罐体间的物料决定,从而使探头上的挂料不会影响正常检测。

(1)陶瓷探头,最高过程温度达450℃。
(2)外置双色LED指示器,通过旋转表头实现LED最佳朝向,方便远程观察。
(3)模块化设计,可靠性高,安装维护方便。
(4)产品通过第三方可靠性检测认证,确保具有极高的可靠性。

适用物料

介质类型

高温固体颗粒、粉末

介电常数

≥1.6

探头参数

探头长度

400~1800mm

保护极长度

90~590mm,根据探头长度与客户要求定制

探头直径

φ12mm

材质

外壳

铝合金

内壳

塑料

探头金属层

SUS304

探头绝缘层

陶瓷

缆绳

SUS304

电源

交流

85~264V AC

直流

18~30V DC

功率消耗

≤3W

响应时间

接触物料

1s

没有物料

1s

信号输出

继电器

双刀双掷,8A/250V AC/30V DC

继电器延时

0~30S连续可调

工作环境

过程温度

-40~450℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

安全认证

防护等级

IP66

(1)电厂省煤器装置煤仓料位测量。
(2)冶炼厂烧结灰料仓料位测量。
(3)水泥厂篦冷机水泥熟料料位测量。

超高温型射频导纳料位开关尺寸图

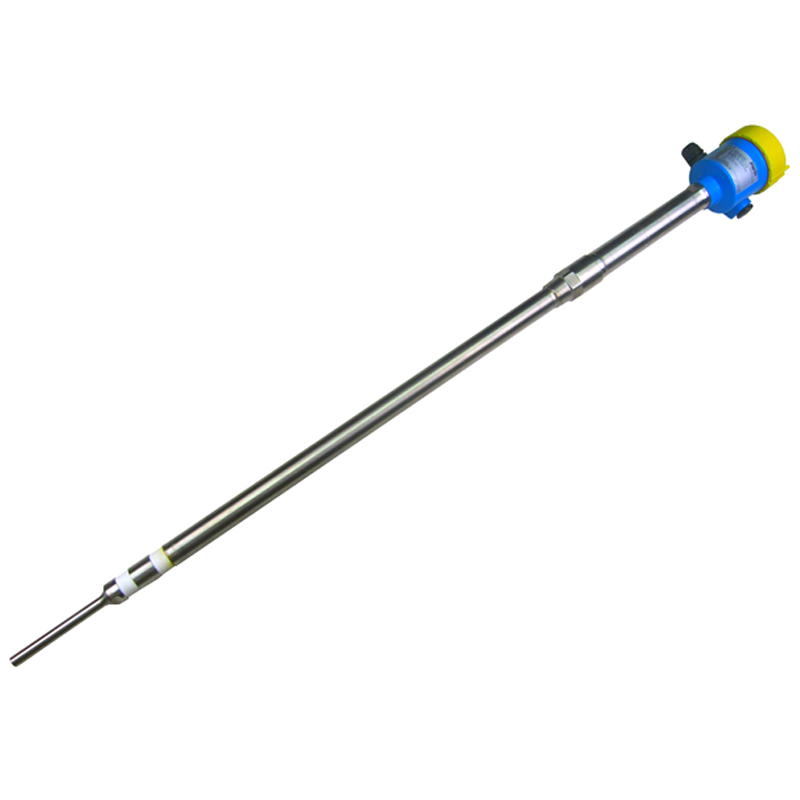

Cape-11H超高温型射频导纳料位开关
超高温型射频导纳料位开关安装图

安装注意事项:

  • 图一为垂直安装时,射频导纳料位开关与容器壁的距离至少500mm。
  • 图二为射频导纳料位开关保护极至少伸入料仓内部50mm。
  • 图三所示为水平安装时,料位开关应倾斜20°,以防止挂料现象。为减少物料对探头的直接冲击,应在探头上方安装防护挡板,挡板长度应大于探头水平安装的长度。对于一般性物料防护挡板的截面形状为倒V形(如图中a);对于粗糙且密度较大物料防护挡板的截面形状采用正V形(如图中b),以减轻物料对防护挡板的磨损。
  • 当同一料仓需安装多台射频导纳料位开关时,两探头之间垂直距离至少间隔500mm,如图四所示。
  • 安装时要偏离进料口,避免物料冲击造成损坏或误动作。图五为正确安装方式,图六为错误安装方式。
  • 图七为壁龛式安装,即当物料(密度大、颗粒大)垂直落下并冲击料位开关探头时,为了确保测量仪表寿命以及测量效果,需将仪表安装于壁龛处。图中a的长度应大于探头的插入深度,以保护探头不至于被物料压弯。
超高温型射频导纳料位开关选型表
