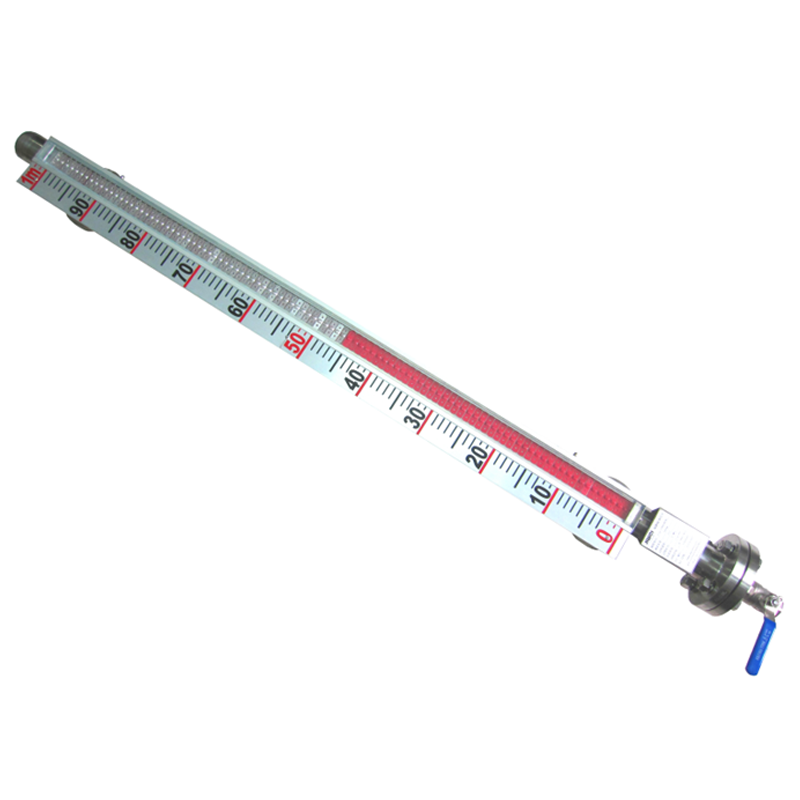

Flap-11S经济型磁翻板液位计
  • Flap-11S经济型磁翻板液位计
  • Flap-11S经济型磁翻板液位计

  Flap-11S经济型磁翻板液位计采用304不锈钢材质,能够适应大部分普通工况与轻微腐蚀性液体的液位测量,其最突出特点是经济实用。浮筒采用直径51mm/57mm的优质304无缝不锈钢管,避免了普通钢管易造成的泄漏、耐压不足、外形不美观、寿命较短等缺陷,并引入创新生产工艺、全流程化生产管理和检测,提高了产品的可靠性。

  磁翻板液位计是基于连通器和磁性耦合原理实现液位的实时测量。当被测容器中的液位升降时,浮筒内的磁性浮子也随之升降,浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°,翻片两面分别涂有不同颜色(通常为红色和白色),以指示液位的位置。一般地,当容器内液位上升时,翻片由白色转变为红色,当容器内液位下降时,翻片由红色转变为白色,指示器的红白交界处为容器内液位的实际高度,从而实现液位的准确测量。

 (1)显示器面板加宽设计,使可视角度大大增加,可视距离可达60米,标尺刻度和数字更加粗大清晰,外形美观大气。
 (2)防护等级可选IP65、IP66/IP67,超过国标IP54要求。
 (3)配套的磁开关和干簧管远传变送器通过SIL2/3认证和隔爆、本安双重防爆认证。
 (4)采用304无缝不锈钢管,经济实用。

适用液体

密度

0.45~2g/cm³

粘度

≤200cp

测量参数

量程

单段200~5600mm,多段结构可达20m或以上

精度

±5mm或±10mm

材质与规格

浮筒

304材质 , φ51,壁厚根据压力和温度

浮子

304、316L、外衬F46可选

翻板指示器

全铝翻板,PA66尼龙翻板,盖板有玻璃(标配)、亚克力板可选

工作环境

过程压力

真空~10MPa

过程温度

-40~350℃

环境温度

-40~80℃

信号输出

开关信号

磁开关:220VAC 3A,SPDT

连续信号

干簧管远传变送器:4~20mA

过程连接

连接方式

法兰,尺寸根据客户要求

过程材质

304

端部配件

上端排气

标配平焊帽,可根据要求配置法兰、旋塞、1/2″NPT球阀

下端排污

标配1/2″NPT球阀,可根据要求配置法兰、旋塞

附加装置

蒸汽夹套

根据客户要求定制

电加热

根据客户要求定制

保温/隔热

橡塑棉、石棉、聚酯纤维

真空夹套

防霜,应用于温度小于-5℃场合

安全认证

SIL认证

SIL2(HFT≥0)/SIL3(HFT≥1)

防护等级

IP65、IP66/IP67

防爆等级

隔爆型:Ex d IIC T6 Gb(磁开关和干簧管远传变送器)

本安型:Ex ia IIC T6 Ga(磁开关和干簧管远传变送器)

 (1)双氧水装置的氢化尾气凝液接受罐、碱蒸发器液位测量。
 (2)电解车间水位槽罐液位测量。
 (3)工业装置各种储水罐液位测量。

Flap-11S经济型磁翻板液位计尺寸图
Flap-11S经济型磁翻板液位计尺寸图
Flap-11S经济型磁翻板液位计安装图
图1 分段磁翻板液位计的安装

 (1)为防止运输途中磁浮子在浮筒内滑动而被撞击,液位计出厂前,用尼龙带将浮子固定在浮筒边,用户在安装前需打开下法兰,将浮子放进浮筒内(带有箭头和重端磁性一端朝上)。
 (2)液位计与容器之间应装有阀门,以便清洗和检修时切断物料。
 (3)液位计筒体周围不允许有铁磁体靠近,禁用铁质卡箍,否则会影响液位计正常工作。
 (4)对于顶装式磁翻板液位计在安装时,液位计护导管和主体导管必须保持垂直且在同一竖直线上,浮球连杆不能弯曲,必须挺直装入。
 (5)对于内衬防腐型磁翻板液位计,由于浮筒与法兰衔接处采用独特的密封结构,需借助专用的工具装配,为保证密封可靠性,出厂后禁止私自拆卸。
 (6)带干簧管远传、磁开关和电伴热附加装置的磁翻板液位计,均带有接地端子,在安装完毕后必须进行牢靠接地。
 (7)液位计安装完毕后,需用磁钢进行校正,使零位以上显示银白色,零位以下显示红色。
 (8)液位计投入运行时,应先打开上引液管阀门,然后慢慢开启下引液管阀门,让液体介质平稳流入,避免液体介质带着浮子急速上升,造成翻片翻转失灵或翻乱(如遇此现象,可用磁钢进行校正)。
 (9)液位计浮筒内不应有固体杂质进入,以免对浮子造成堵塞。可根据介质情况,定期清洗浮筒,清除内部杂质。
 (10)对于超长型液位计(测量范围大于4m),物流运输成本较高,一般进行分段制作液位计。分段方法有以下两种形式,可根据客户现场设备的实际接口形式而定。上图左侧示意图是将一台液位计分成两段,安装时先组装对接好连接法兰,在进行对接操作时可适当松开显示面板,支承点的数量根据液位计的长短来定;上图右侧示意图是分成两台独立的液位计,这种形式的结构要求储罐中间的两块法兰的中心线处在同一水平面上,以实现液位显示的连续性。

Flap-11S经济型磁翻板液位计安装图
图2 非防爆变送器分段
Flap-11S经济型磁翻板液位计安装图
图3 防爆变送器分段
经济型磁翻板液位计安装图
图4 电伴热电源接线盒
经济型磁翻板液位计安装图
图5 电伴热分段接线盒

  对于分段制作的磁翻板液位计,带有干簧管远传变送器或电伴热保温附加装置时,在安装完主体后,还需将分段处的对应线缆接头连接好。其中图2为非防爆变送器的分段连接示意图,通过航空座连接插头来实现,并做好防水密封;图3为防爆型变送器的分段连接示意图,通过防爆挠性连接管将上下导线对接在防爆接线盒内,连接时需将航空座对接在接线盒内,接线完毕后盖好防爆接线盒外盖即可;图4和图5为电伴热分段接线示意图。
