音叉液位开关在脱硫塔浆液测量中的应用

  脱硫塔是对工业废气进行脱硫处理的塔式设备。在脱硫系统中,常见的设备主要为吸收塔、烟道、烟囱、脱硫泵、增压风机等,其中,脱硫泵是脱硫系统中的大型设备,一般采用离心式,它直接从脱硫塔的底部抽取浆液进行循环,是脱硫工艺中流量最大、使用条件最为苛刻的泵。

  浆液是一种由水和各种原料、添加剂混合而成的液体,比如矿浆液,脱硫浆液等。脱硫塔内的浆液为强碱性,且呈波动状态。另外,脱硫塔底部的浆液含有颗粒细小的大量杂质,且浆液粘稠、有气泡、具有很强的磨蚀性。

  为实现泵的启停,通常需安装音叉液位开关来检测脱硫吸收塔内波动的浆液位置,以便在低于下液位线或高于上液位线时,给出开关量报警信号。由于计为Ring-11音叉液位开关相较同类产品具有以下特点和优势,在脱硫塔浆液测量中广受用户青睐:

  1、叉体长仅40mm,特别适合管道等狭小空间的液位测量。

  2、叉体经过精密调谐,可测介质密度最小仅0.5g/cm³。

  3、抗干扰能力强,免受泡沫、气泡、粘稠、振动以及液体特性的影响。

  4、拥有继电器、二线制、NAMUR、晶体管4种信号输出方式。

  5、通过SIL2/3认证和本安、隔爆防爆认证。

音叉液位开关在脱硫塔浆液测量中的应用
现场浆液案例图

  尽管计为Ring-11音叉液位开关具有可靠的性能,且据现场需要,计为Ring-11音叉液位开关可以安装在任何位置,既可以水平安装、也可以垂直安装或倾斜安装。但由于脱硫的主流工艺是石灰石法,脱硫塔的主流塔型是喷淋空塔。塔底浆液的pH值一般为5~6,加入脱硫剂后,pH值可达6~8.5。介质温度也较高(250℃内),在较低pH值且高温的条件下,将产生较强的腐蚀性,工况较为苛刻。为使仪表能够稳定运行,仍有许多事项需要注意。

音叉液位开关在脱硫塔浆液测量中的应用

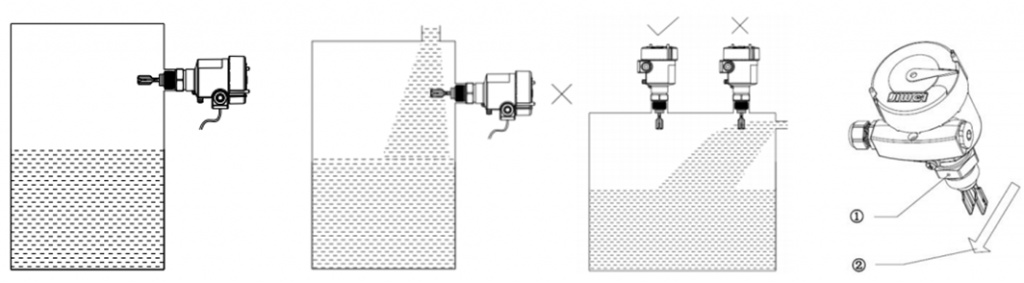

音叉液位开关安装图

  1、 在选择安装位置时,为免造成测量仪表损坏或误动作,应避开液体的进出口进行安装。

  2、 为避免挂料,安装时应将音叉面和液体升降或流动的方向保持平行。

  3、 当被测介质具有粘稠性时,为了减少或避免挂料现象的出现,建议采取垂直方式安装。

  4、 当遇到粘稠的浆液出现挂料时,应对叉体进行定期清理。在现场条件允许的情况下,建议增加清洗装置自动清洗叉体。

  5、 为了提高现场工作效率,在测量浆液粘稠且有大量杂质时,在对低液位进行测量时,原则上不建议选用接触式的液位开关。

音叉液位开关在脱硫塔浆液测量中的应用
计为音叉液位开关

  所以,在脱硫塔浆液测量这一特殊工况中,为使仪表稳定可靠地运行,不但要求在选型时,要选购那些质量过硬、稳定可靠的仪表,还要注意在仪表安装和日常维护中规范作业,在确保准确测量的同时,更好地延长仪表的使用寿命。
