紧凑型音叉液位开关安装注意事项(附安装图)

  紧凑型音叉液位开关是专用于液位测量的经济型限位控制开关。主要用于容器、储罐、槽罐内含有泡沫、气泡、粘稠液体以及有振动干扰的液位测量,在小型容器和罐体周围空间狭小场合中应用也较为普遍。尽管该仪表应用广泛,但要使其更好地发挥作用,正确的安装必不可少。本文就以计为Ring-21紧凑型音叉液位开关为例,结合安装图,就紧凑型音叉液位开关的安装注意事项介绍如下。

紧凑型音叉液位开关安装注意事项(附安装图)
紧凑型音叉液位开关

  计为Ring-21紧凑型音叉液位开关整体结构小巧轻便,产品总长度160.5mm,最大直径31.5mm,其中音叉长度仅38mm。其基于检测叉体浸泡于介质时振动频率变化的设计原理,产品可测量介质密度低至0.7g/cm³。在安装该仪表前,应再次确认仪表型号是否满足现场的环境要求,如:过程压力、过程温度、介质的化学性能等,确保仪表在安装后能够正常使用。

紧凑型音叉液位开关安装注意事项(附安装图)
Ring-21紧凑型音叉液位开关是专用于液位测量的经济型限位控制开关

  一、安装前确认

  在安装之前,应再次确认仪表型号是否满足现场过程温度、过程压力、介质的化学性能等环境要求,以确保仪表在安装后能够正常使用。

  二、安装方式

  一般地,Ring-21紧凑型音叉液位开关可以根据需要,采取水平安装、垂直安装或倾斜安装的方式,安装在任何位置。但当被测介质具有粘稠性时,应将仪表垂直安装,以减少或避免出现挂料现象。

  三、安装方向

  安装Ring-21紧凑型音叉液位开关时,为避免因介质对叉体的阻力而出现的测量误差,应使叉体面和液体升降或流动方向保持一致,如图1所示。

紧凑型音叉液位开关安装注意事项(附安装图)
图1 介质流动方向
①螺纹连接的标志点   ②介质流动方向

  四、压力或真空环境下的安装

  对于过压或欠压的容器或管道,安装时必须保证过程连接处的密封完好性。在安装之前,应确认好密封材料是否满足现场过程温度和过程压力的要求。

  五、在户外潮湿环境下的安装

  当仪表安装在户外或有潮气的环境中,如遇到下雨或存在冷凝现象时,雨水和冷凝水便会随之往下流,所以为防止潮气进入仪表,在接入电缆之前,应将电缆线弯曲并朝下引。如图2所示。

紧凑型音叉液位开关安装注意事项(附安装图)

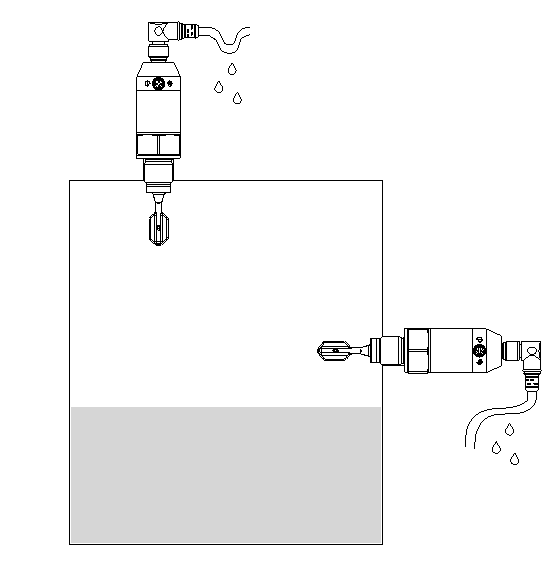

图2 防潮安装

  六、避开入料口安装

  在Ring-21紧凑型音叉液位开关的安装位置时,一定要避免将仪表安装在入料口位置,因为物料对探头的直接冲击容易造成测量误差,甚至损坏仪表,如图3所示。

紧凑型音叉液位开关安装注意事项(附安装图)
图3 避开入料口的安装示意图
