紧凑型音叉液位开关在核电站液位测量中的应用

　　近期，计为Ring-21紧凑型音叉液位开关成功替换光电开关，用于福清核电站常规岛水汽取样分析系统和循环水系统中的液位测量。
　　核电站是利用核分裂或核融合反应所释放的能量产生电能的发电厂。由于核电站的特殊性，用于核电站的设备、仪表都必须具有高可靠性，以确保核电站的安全和正常运转。

　　一、核电站对仪表要求较高

　　核电站对于设备和仪表的稳定性和可靠性有着非常高的要求，就拿常规岛水汽取样分析系统和循环水系统中使用的液位开关来说，除了要求仪表应小巧紧凑,方便在狭小空间安装外，在可靠性方面需要满足以下条件：

　　1. 具有抗震、环境耐久性、电磁兼容性的相关测试以及证书报告。

　　2. 仪表带有现场LED报警指示功能。

　　3. 仪表需不受气泡、泡沫的影响。

　　4. 具有自检功能。

　　二、光电液位开关的不足

　　福清核电站原本使用光电液位开关，但由于光电液位开关使用红外线探测，利用光在两种不同介质分界面发生反射和折射的原理进行检测，这一原理决定了其可靠性较低。当被测介质液面波动、水汽、油污杂质等导致探头上有异物、冷冻液和结晶液体等，则易出现误报警、测量不准、寿命短等情况，极大增加了现场操作人员的工作量，也给现场造成极大的安全隐患。

　　三、计为Ring-21紧凑型音叉液位开关的优势

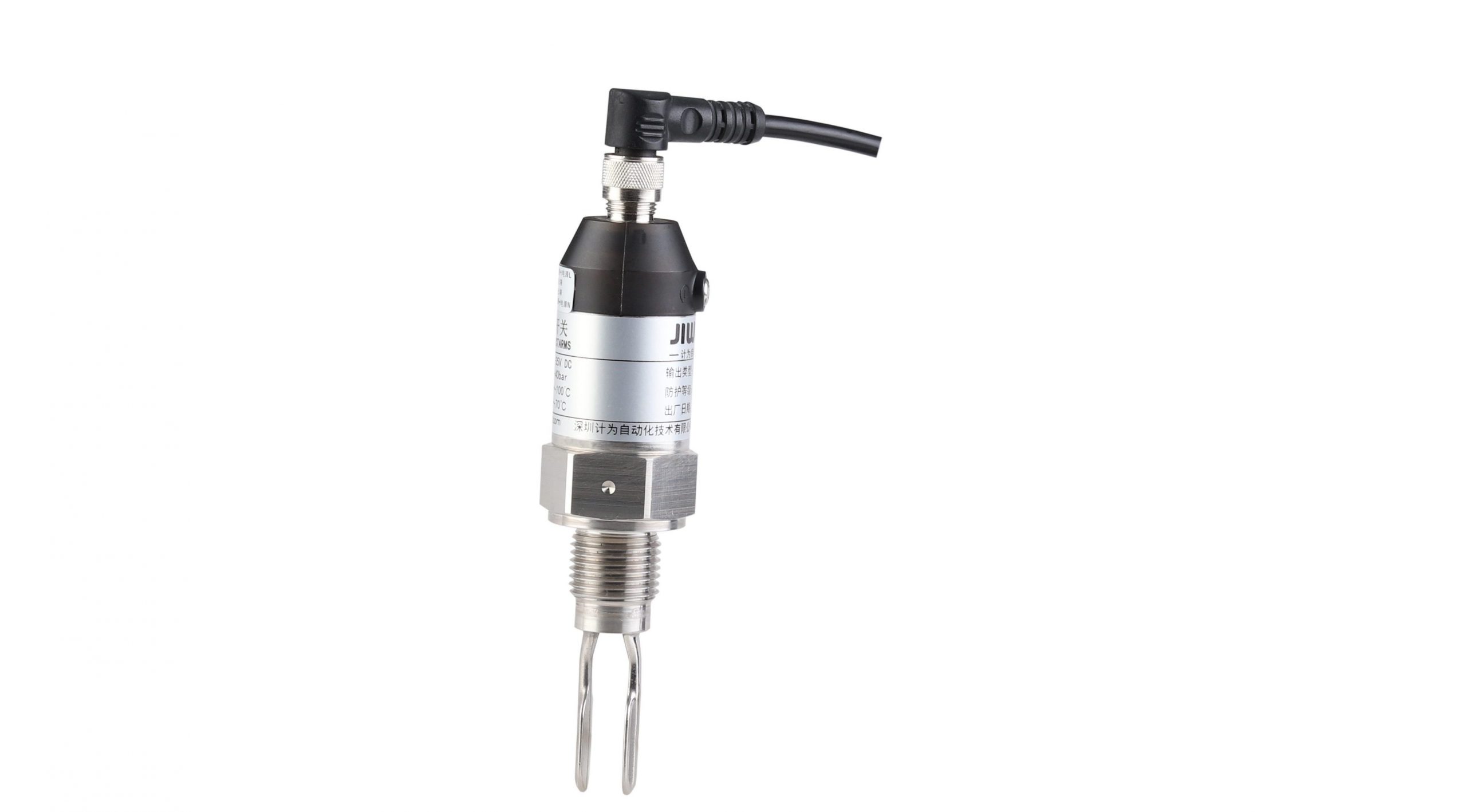

　　计为Ring-21紧凑型音叉液位开关是基于检测叉体浸泡于介质时振动频率变化的设计原理工作的。即当叉体与被测液体接触时，叉体的谐振频率明显降低，振动频率的变化直接反应在压电检测器件的输出信号上，检测电路对频率的变化进行判别并输出一个开关信号。

　　相比光电液位开关，计为Ring-21紧凑型音叉液位开关具有以下特点：

　　1. 结构小巧轻便，总长160.5mm，最大直径31.5mm，叉体短小，长仅38mm，特别适合管道及狭小空间的液位测量。
　　2. 基于检测频率变化的设计，具有高可靠性。
　　3. 免受泡沫、气泡、粘稠、振动以及液体特性的影响。
　　4. 拥有正规机构颁发的抗震动测试报告，完全符合核电站对于抗震动的要求。
　　5. 操作简单、安全可靠、通用性强，具有自检功能。
　　6. 采用进口元器件，电路部分采用封胶处理，密封性能好，使用寿命长。

　　计为Ring-21紧凑型音叉液位开关的上述特点，促使福清核电站选用它替换其原来使用的光电液位开关，用于常规岛水汽取样分析系统和循环水系统中

　　经过一段时间的使用和对比，计为Ring-21紧凑型音叉液位开关性能稳定可靠，从未出现误报警现象，较光电液位开关具有明显优势。现场操作员的检修工作量也大为减少，在节约人工的同时，有效确保了设备的安全稳定运行，深受用户青睐。
