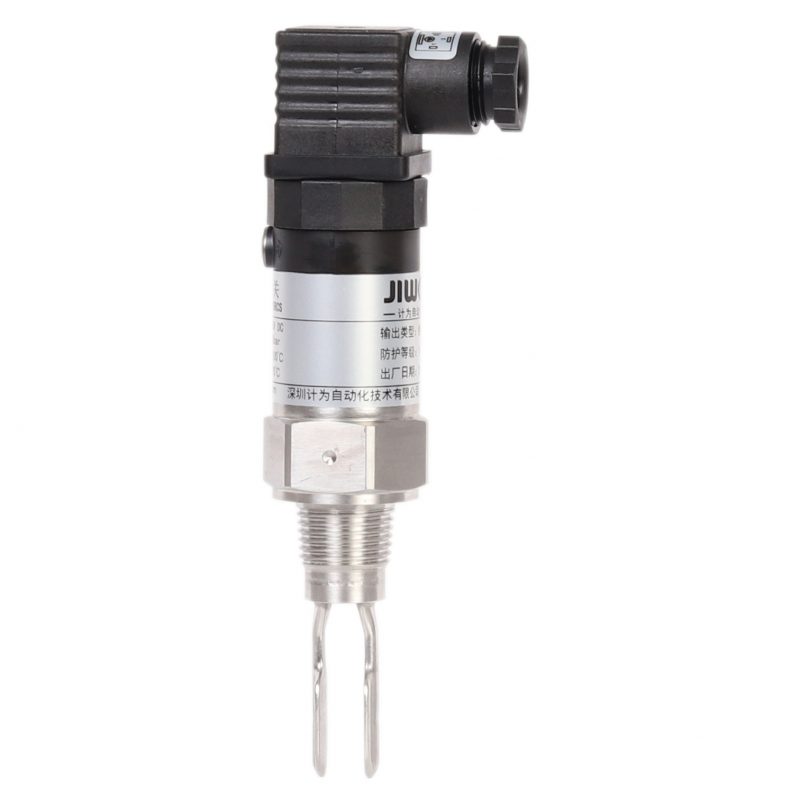

Ring-21紧凑型音叉液位开关

  Ring-21紧凑型音叉液位开关是专用于液位测量的经济型限位控制开关。产品整体结构小巧轻便,产品总长度160.5mm,最大直径31.5mm,其中音叉长度仅38mm。该产品主要用于较为简单工况的液位测量,特别适合用于小型容器和罐体周围空间狭小的场合。同样基于检测叉体浸泡于介质时振动频率变化的设计原理,产品可测量介质密度低至0.7g/cm³。

  工作原理同于Ring-11系列音叉液位开关产品,是基于检测叉体浸泡于介质时振动频率变化的设计原理。即当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

(1)结构小巧轻便,总长160.5mm,最大直径31.5mm,叉体长仅38mm。
(2)特别适合管道及狭小空间的液位测量。
(3)经济实用、价格低廉、性价比高。
(4)通过CE认证。
(5)基于检测频率变化的设计,具有高可靠性。
(6)操作简单、安全可靠、通用性强。

适用液体

密度

大于0.7g/cm3

流速

最大6m/s

探头参数

振动频率

接近1200Hz

叉体长度

38mm

精度

测量偏差

±1mm

延滞性

3.0±0.5mm

重复性

0.5mm

开关延迟

接触物料

0.5s

没有物料

1s

电源

继电器输出型

85~253V AC

10~35V DC

晶体管NPN/PNP型

10~35VDC

功率消耗

AC<3.8mA;DC<825mW

工作环境

过程压力

-1~40bar

过程温度

-50~150℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

过压保护

继电器输出型

类别III,级别I

晶体管NPN/PNP型

类别III,级别II

安全认证

防护等级

阀门连接头:IP65

M12×1:IP66/IP67

CE

LVD证书和EMC证书

材质

管道外壳

316L

过程连接

316L

过程密封

克林格C-4400垫片

  主要应用于成本要求低、非防爆场合管道或狭小空间的液位测量。

紧凑型音叉液位开关尺寸图
Ring-21 常温尺寸图
紧凑型音叉液位开关安装图

注意事项:

  • 紧凑型音叉液位开关在安装时,音叉面与介质运动应保持平行,如图一、图二所示。
  • 紧凑型音叉液位开关应避免安装在液体的进出口,以免造成损坏或误动作,如图三、图四所示。

紧凑型音叉液位开关选型表
