射频导纳料位开关防爆可行性

  随着物位测量技术的发展,由电容式料位开关升级而来的射频导纳料位开关,主要用于灰的料位测量,特别适合用于粉煤灰的测量。由于其具有低成本、高性价比的优势,深受环保公司的喜爱。在与客户沟通中,时有客户咨询购买防爆型的射频导纳料位开关。本文结合射频导纳料位开关的原理、对防爆产品的要求等方面,谈谈射频导纳料位开关的防爆可行性。

射频导纳料位开关防爆可行性
射频导纳料位开关

  射频导纳料位开关由电子模块表头、过程连接、传感器组成,传感器则由不锈钢金属层、PFFE绝缘层相互嵌套而成。其原理是通过探头感知其与储罐体间的导纳(容抗)的变化,从而实现物位测量和控制的。射频导纳料位开关的内部电子单元,由探头测量极与空载罐体间的容抗共同构成平衡电桥电路并产生一个稳定振荡信号。当被测介质覆盖探头测量极时,会引起探头测量极与罐体间的容抗变化,导致电桥电路不平衡而停止产生振荡信号,后级电路检测到这一变化从而输出报警信号。该振荡信号作为射频信号施加在探头测量极的同时,还经过1:1的电压跟随器后送往探头的保护极,测量极与保护极的射频信号具有等电位、同相位、同频率又互相隔离。当探头有挂料时,测量极与保护极之间因为没有电势差而形成电气隔离确保保护极的信号变化不影响检测,使探头测量极上电抗的变化只能由探头测量极与罐体间的物料决定,从而使探头上的挂料不会影响正常检测。从其原理可知,射频导纳料位开关探头的金属部分是带电的。

射频导纳料位开关防爆可行性

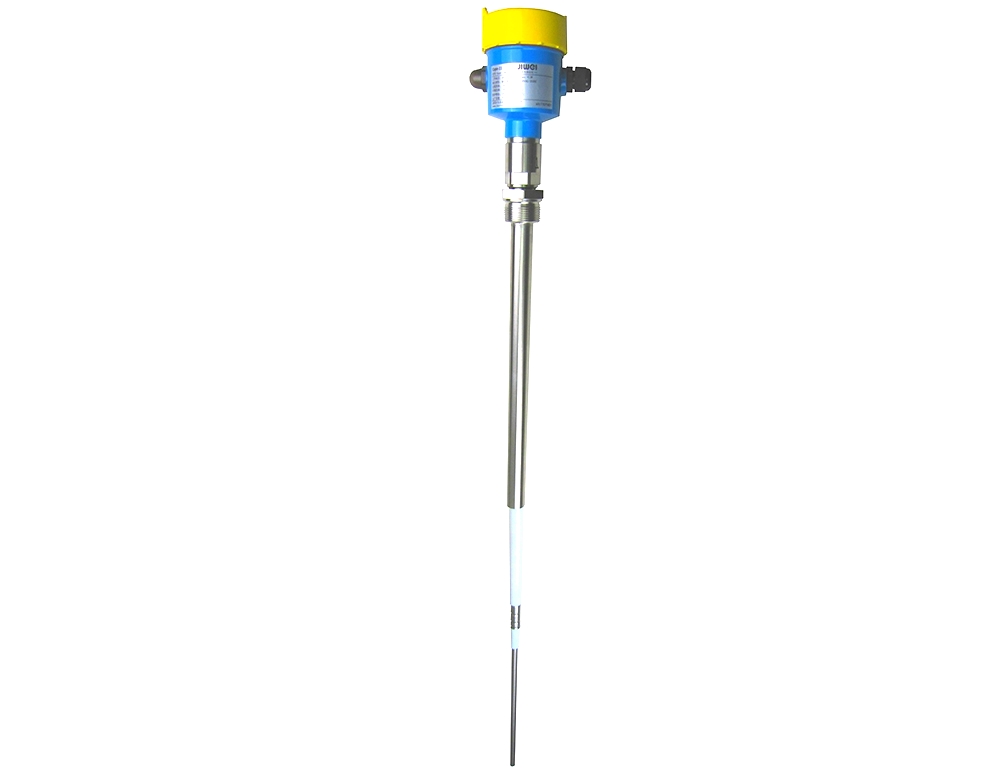

射频导纳料位开关探头

  隔爆型防爆是将电气设备的带电部件放在特制的外壳内,该外壳具有将壳内电气部件产生的火花和电弧与壳外爆炸性混合物隔离开的作用,并能承受进入壳内的爆炸性混合物被壳内电气设备的火花、电弧引爆时所产生的爆炸压力,而外壳不被破坏,同时也能防止壳内爆炸生成物向壳外爆炸性混合物传爆,不会引起壳外爆炸性混合物燃烧和爆炸。

  根据隔爆型仪表设备的防爆原理,可知隔爆外壳应具有耐爆和隔爆性能。耐爆性能就是外壳能承受壳内爆炸性混合物爆炸时所产生的爆炸压力,而本身不产生破坏和危险变形的能力;而隔爆性能就是外壳内爆炸性混合物爆炸时喷出的火焰,不引起壳外可燃性混合物爆炸的性能。

射频导纳料位开关防爆可行性
对于需要防爆仪表的危险的工业现场,其要求仪表达到防爆是整机达到,而不是仅仅表头的电路部分

  由于射频导纳料位开关的表头跟探头是连在一起的,金属探头裸露出来且是带电工作的,根据隔爆的定义可知,射频导纳料位开关做不了整机防爆。市场上有些厂家只是射频导纳料位开关的表头电路部分取得了防爆证书,就声称其射频导纳料位开关有防爆证书,其实这是不科学的。对于需要防爆仪表的危险的工业现场,其要求仪表达到防爆是整机达到,而不是仅仅表头的电路部分。这给不少用户、仪表厂家甚至设计院造成了误解。如果需要防爆型的料位开关测量,完全可以使用防爆型的音叉料位开关和振棒料位开关来代替。

射频导纳料位开关防爆可行性
防爆型振棒料位开关

  射频导纳料位开关是物位开关的一种。作为一种精密仪器,生产时应精益求精,把好质量关,对于仪表的资质证书更应实事求是,切不可将只有表头防爆说成整机防爆从而误导客户。把好质量关,对每个环节都精益求精,才能确保工业现场的安全稳定运行。
