Ring-11高温音叉液位开关
  • Ring-11高温音叉液位开关

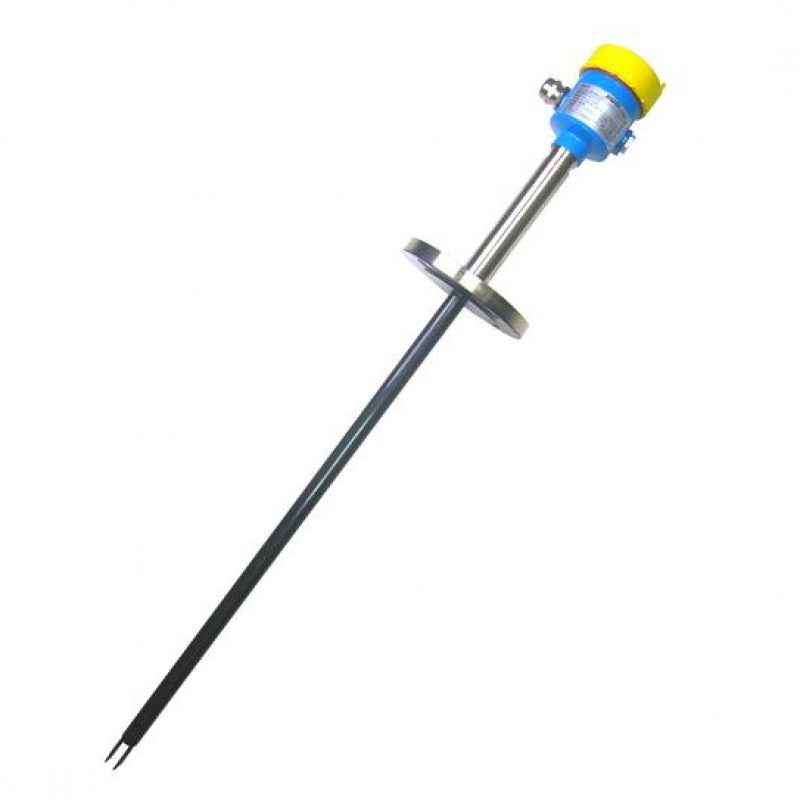

  Ring-11高温音叉液位开关通过SIL2/3认证和本安、隔爆防爆认证,是一种高可靠性专用于温度较高介质液位测量的控制开关。仪表采用耐高温设计,过程温度可达250℃,行业领先。

  Ring-11高温音叉液位开关是在常温音叉料位开关的基础上增加耐高温的结构设计而成,即在过程连接与表头之间增加延长管的方式,增加热传导距离降低表头温度,同时采用耐高温压电陶瓷组件和耐高温导线。其工作原理与常温音叉液位开关的工作原理完全相同,也是利用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

(1)耐高温设计,过程温度可达250℃,行业领先。

(2)叉体长仅40mm,特别适合管道等狭小空间的液位测量。

(3)叉体经过精密调谐,可测介质密度最小仅0.5g/cm³。

(4)抗干扰能力强,免受泡沫、气泡、粘稠、振动以及液体特性的影响。

(5)拥有继电器、二线制、NAMUR和晶体管4种信号输出方式。

(6)通过SIL2/3认证和本安、隔爆防爆认证。

(7)基于检测频率变化的设计,具有高可靠性。

适用液体

密度

≥0.5g/cm3

粘度

0.1~10000mPa.s

流速

最大6m/s

探头参数

表面光洁度

Ra<0.5μm

振动频率

接近1200Hz

叉体长度

40mm

精度

测量偏差

±1mm

延滞性

2mm

重复性

0.1mm

开关延迟

接触物料

0.5s

没有物料

1s

电源

继电器输出型

20~253V AC/20~72V DC

二线制型

10~36V DC

NAMUR

8.2V DC

晶体管

6~48V DC

最大功率消耗

8VA(AC);1.5W(DC)

信号输出

继电器

双刀双掷

5A/253V AC/24V DC

二线制

8mA/16mA,报警<2.3mA

NAMUR

≤1mA或≥2.1mA,

故障≤1mA

晶体管

NPN/PNP

工作环境

过程压力

-1~64bar

过程温度

常温-50~150℃

高温-50~250℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

过压保护

继电器输出型

类别III,级别I

二线制型

类别III,级别II

安全认证

SIL认证

SIL2(HFT=0)/ SIL3(HFT=1)

防爆等级

隔爆:Ex d IIC T6~T1 Gb

本安:Ex ia IIC T6~T1 Ga

CE

LVD证书和EMC证书

防护等级

IP66/IP67

材质

外壳

铝合金、不锈钢

接地端子

316L

螺纹过程连接

316L

法兰过程连接

316L、316L涂层Enamel、ECTFE、PFA

叉体

316L、316L涂层Enamel、ECTFE、PFA

过程密封

克林格C-4400垫片

注:①条件:当密度为1时的粘度范围。

②适用范围:仅限于食品级音叉液位开关。

(1)化工香料生产中原料储罐、槽罐、反应釜(强腐蚀性、高温液体)的液位测量。
  本产品接触被测液体的叉体和过程连接部分喷涂ECTFE、PFA涂层,能适应强酸强碱液体的测量。过程温度高达250℃。
(2)甲苯、环己烷等液体的液位测量。
(3)其他过程温度超过150℃的液位测量和控制。

Ring-11高温音叉液位开关法兰尺寸图
Ring-11高温音叉液位开关法兰尺寸图
Ring-11高温音叉液位开关螺纹尺寸图
Ring-11高温音叉液位开关螺纹尺寸图
Ring-11高温音叉液位开关安装图

注意事项:

  • 音叉液位开关在安装时,音叉面应与介质运动保持平行,如图一、图二所示。
  • 音叉液位开关应避免安装在液体的进出口,以免造成损坏或误动作,如图三、图四所示。
