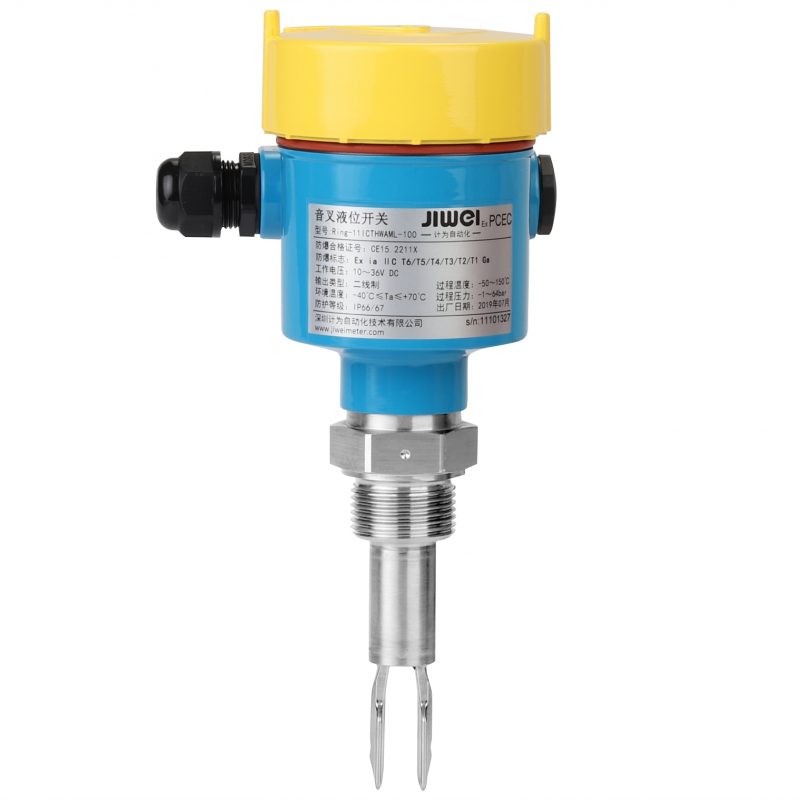

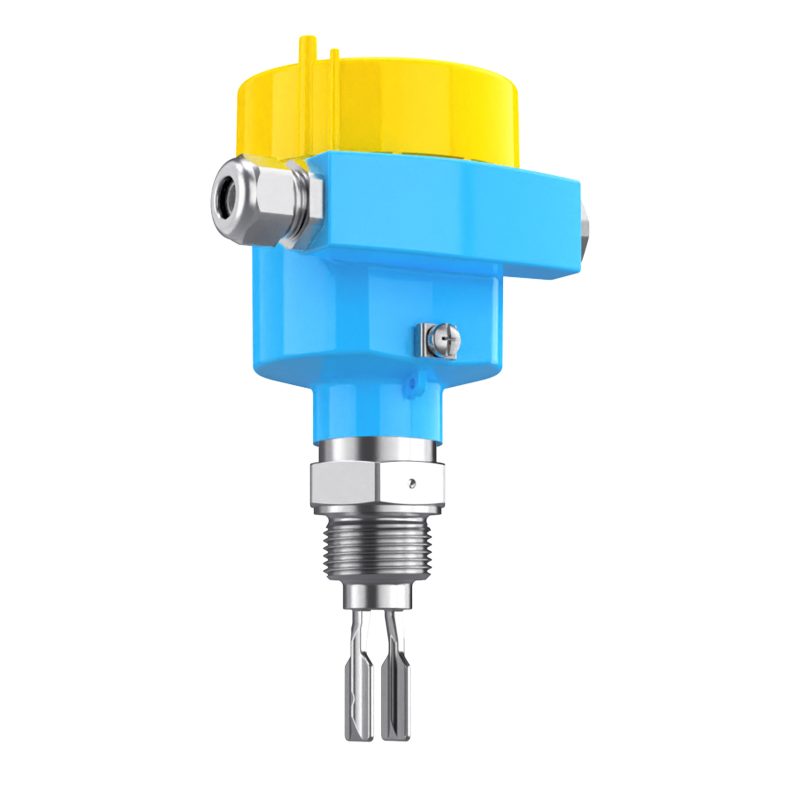

Ring-11常温音叉液位开关
  • Ring-11常温音叉液位开关
  • Ring-11常温音叉液位开关
  • Ring-11常温音叉液位开关

  Ring-11常温音叉液位开关是一种高可靠性专用于液位测量的控制开关。音叉长度仅有40mm,不仅适用于容器、储罐、槽罐中的液位测量,而且适用于导管等狭小空间的液位测量。同时,基于检测叉体浸泡于介质时振动频率变化的设计原理,叉体经过精密调谐,产品可测介质密度低至0.5g/cm³,不仅适用于盐酸、硫酸、硝酸、碱液、糖浆、药液、工业废水等液位的测量,而且特别适用于高压液化气体(如LNG)以及有泡沫、气泡、粘稠液体以及振动干扰的复杂测量场合。Ring-11音叉液位开关通过SIL2/3认证和本安、隔爆防爆认证,并已获得一项国家发明专利,专利号为ZL201510735568.2。

  Ring-11常温音叉液位开关采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

(1)叉体长仅40mm,特别适合管道等狭小空间的液位测量。

(2)叉体经过精密调谐,可测介质密度最小仅0.5g/cm³。

(3)抗干扰能力强,免受泡沫、气泡、粘稠、振动以及液体特性的影响。

(4)拥有继电器、二线制、NAMUR、晶体管4种信号输出方式。

(5)通过SIL2/3认证和本安、隔爆防爆认证。

(6)基于检测频率变化的设计,具有高可靠性。

适用液体

密度

≥0.5g/cm3

粘度

0.1~10000mPa.s

流速

最大6m/s

探头参数

表面光洁度

Ra<0.5μm

振动频率

接近1200Hz

叉体长度

40mm

精度

测量偏差

±1mm

延滞性

2mm

重复性

0.1mm

开关延迟

接触物料

0.5s

没有物料

1s

电源

继电器输出型

20~253V AC/20~72V DC

二线制型

10~36V DC

NAMUR

8.2V DC

晶体管

6~48V DC

最大功率消耗

8VA(AC);1.5W(DC)

信号输出

继电器

双刀双掷

5A/253V AC/24V DC

二线制

8mA/16mA,报警<2.3mA

NAMUR

≤1mA或≥2.1mA,

故障≤1mA

晶体管

NPN/PNP

工作环境

过程压力

-1~64bar

过程温度

常温-50~150℃

高温-50~250℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

过压保护

继电器输出型

类别III,级别I

二线制型

类别III,级别II

安全认证

SIL认证

SIL2(HFT=0)/ SIL3(HFT=1)

防爆等级

隔爆:Ex d IIC T6~T1 Gb

本安:Ex ia IIC T6~T1 Ga

CE

LVD证书和EMC证书

防护等级

IP66/IP67

材质

外壳

铝合金、不锈钢

接地端子

316L

螺纹过程连接

316L

法兰过程连接

316L、316L涂层Enamel、ECTFE、PFA

叉体

316L、316L涂层Enamel、ECTFE、PFA

过程密封

克林格C-4400垫片

注:①条件:当密度为1时的粘度范围。

②适用范围:仅限于食品级音叉液位开关。

(1)液化天然气(LNG)输送管道(密度0.56g/cm³)的液位测量。
  本产品可测密度低至0.5g/cm³,有效地解决了防爆场合高压低密度的液位测量。叉体长度仅为40mm,特别适合管道等狭小空间的液位测量。
(2)泵保护系统中的液位测量。
  音叉叉体长仅40mm,较好满足泵保护系统中管道的液位测量。
(3)化工香料生产中原料储罐、槽罐、反应釜的液位测量。
(4)烟厂水位控制系统中的液位测量。
(5)汽车厂中废水的液位监测。
(6)农药厂中除草剂、杀菌剂等液位测量。
(7)其他过程温度不超过150℃的液位测量和控制。

Ring-11常温音叉液位开关法兰尺寸图
Ring-11常温音叉液位开关法兰尺寸图
Ring-11常温音叉液位开关螺纹尺寸图
Ring-11常温音叉液位开关螺纹尺寸图
Ring-11常温音叉液位开关安装图

注意事项:

  • 音叉液位开关在安装时,音叉面应与介质运动保持平行,如图一、图二所示。
  • 音叉液位开关应避免安装在液体的进出口,以免造成损坏或误动作,如图三、图四所示。
