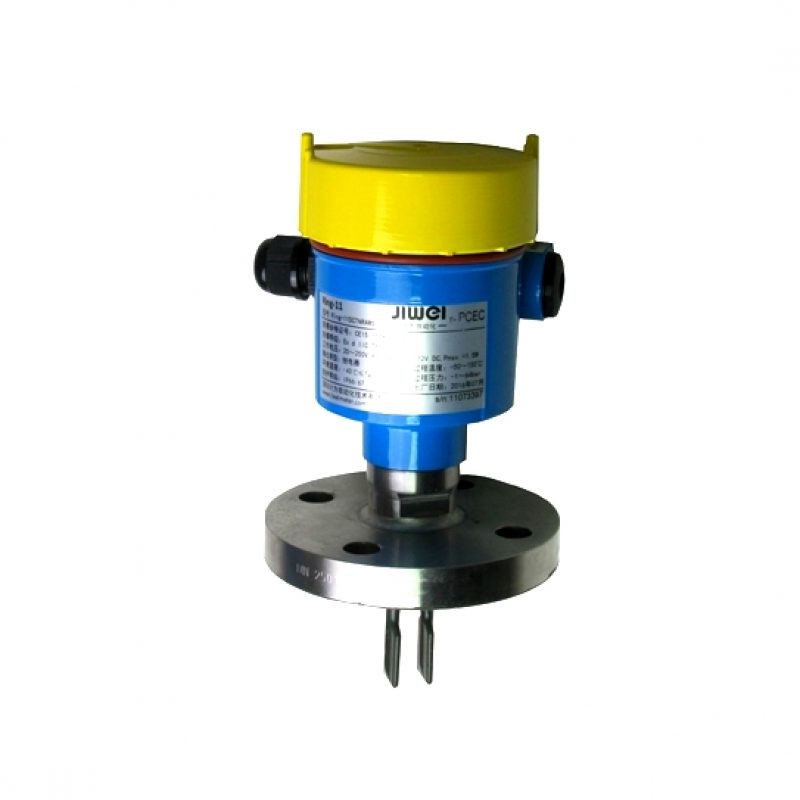

  Ring-11高压防护音叉液位开关是专为应对高压和强腐蚀性液体环境设计的液位测量设备,具有卓越的安全性能。为防止高压高温下液体腐蚀探头并导致有害液体泄漏,特设高压防护气密绝缘套管,确保液位测量过程的高度安全,即使在极端工况下也能稳定运行。

  凭借SIL2/3认证、3C、CE认证以及本安、隔爆防爆认证,Ring-11符合全球严苛的安全和合规要求。其高压防护设计有效防止任何液体泄漏,无论是在高温、强腐蚀性或高压环境下,都能提供可靠的液位测量。

  此外,Ring-11还提供高温延长管、ECTFE、PFA涂层等选项,保证其在极端工况下持续稳定工作。这款液位开关是应对严苛环境、确保精准测量的理想选择。

  Ring-11高压防护音叉液位开关在结构上通过增加高压防护气密绝缘套管的方式,有效避免高压强腐蚀性液体发生意外外泄事故。Ring-11高压防护音叉液位开关的工作原理与Ring-11常温/高温音叉液位开关的工作原理完全相同,即采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

● 高压防护设计,确保测量安全

Ring-11音叉液位开关独特的高压防护气密绝缘套管设计,专为高压和腐蚀性危险液体的测量量身定制。通过这一创新设计,可以有效避免液体泄漏的风险,确保在苛刻工况下的液位测量安全。这使其特别适用于石油化工、天然气、煤炭等高危行业,满足行业对安全性的严苛要求。

● 超短叉体设计,适应狭小空间

该设备的叉体仅为40mm,特别适合在管道和其他狭小空间内进行液位测量。无论是在复杂的工业环境还是紧凑的机械空间,Ring-11音叉液位开关都能够可靠测量液位,提升了设备的适用性和灵活性。

● 强大的抗干扰能力

Ring-11音叉液位开关在设计上采取了精密调谐,具有强大的抗干扰能力,能够免受泡沫、气泡、粘稠液体和振动等干扰因素的影响。这使其能够在复杂和动态的液体环境下稳定工作,确保测量的准确性,适用于许多易受干扰的工业应用。

● 高温高压耐受,行业领先

设备的耐高温设计支持高达400℃的过程温度,优于传统液位开关的温度耐受范围。这种高温性能使其能够在极端热工况下运行,是石油炼制、化工合成等高温环境中的理想选择。

● 灵活多样的信号输出方式

Ring-11高压防护音叉液位开关提供多达四种信号输出方式,包括继电器、二线制、NAMUR、晶体管等,具备高度的兼容性,可以轻松接入各种自动化控制系统,满足不同工业需求。

● 安全认证,全球认可

该产品已通过SIL2/3认证、3C、CE认证以及本安、隔爆防爆认证(气体粉尘双防爆),符合国内外安全标准,确保设备在危险环境下的可靠运行。无论是在石油、化工,还是其他易燃易爆的行业,Ring-11音叉液位开关都能为您的液位测量提供全面的安全保障。

● 高可靠性,长期稳定运行

Ring-11音叉液位开关基于频率变化检测原理设计,确保在长期使用中的稳定性和可靠性。即使在恶劣的工作环境中,也能持续提供精准的液位测量数据,保障您的生产安全。

适用液体密度≥0.5g/cm3
粘度0.1~10000mPa.s
流速最大6m/s
探头参数表面光洁度Ra<0.5μm
振动频率接近1200Hz
叉体长度40mm
精度测量偏差±1mm
延滞性2mm
重复性0.1mm
开关延迟接触物料0.5s
没有物料1s
电源继电器输出型20~253V AC/20~72V DC
二线制型10~36V DC
NAMUR8.2V DC
晶体管6~48V DC
最大功率消耗8VA(AC);1.5W(DC)
信号输出继电器双刀双掷 5A/253V AC/24V DC
二线制8mA/16mA,报警<2.3mA
NAMUR≤1mA或≥2.1mA, 故障≤1mA
晶体管NPN/PNP
工作环境过程压力-1~64bar
过程温度常温-50~150℃
高温-50~280℃
超高温-50~400℃
环境温度-40~70℃
储存和运输温度-40~80℃
过压保护继电器输出型类别III,级别I
二线制型类别III,级别II
安全认证SIL认证SIL2(HFT=0)/ SIL3(HFT=1)
防爆等级隔爆:Ex d IIC T6~T1 Gb
本安:Ex ia IIC T6~T1 Ga
气体粉尘双防爆 :
Ex db IIC T6…T1 Gb + Ex tb IIIC T440℃…T80℃ Db
CELVD证书和EMC证书
防护等级IP66/IP67
材质外壳铝合金、不锈钢
接地端子316L
螺纹过程连接316L、哈氏合金C-22
法兰过程连接316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA
叉体316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA
过程密封克林格C-4400垫片

注:① 条件:当密度为1时的粘度范围。

② 适用范围:仅限于食品级音叉液位开关。

③ 针对超高温工况,采用水冷却设计。

④ 遵循国际标准IEC61508(国标GB/T20438)。

● 液化天然气(LNG)输送管道液位测量
  适合密度低至0.5g/cm³的液体测量,专为高压低密度工况打造,40mm超短叉体设计,轻松应对狭窄管道空间,保证液位精准可靠。

● 化工厂燃料气分离器液位测量
  在5.4MPa高压环境下稳定运行,产品支持高达6.4MPa过程压力,防爆防漏,耐压性能行业领先,守护设备安全运行。

● 炼油厂酸性水储罐液位测量
  搭载ECTFE防腐涂层,耐受强酸性液体侵蚀,确保液位测量长期稳定,避免因腐蚀引发故障,延长设备使用寿命。

● 氯碱化工高温强腐蚀液体液位测量
  支持200℃高温液体测量,高温延长管结合防腐涂层双重保护,有效抵抗高温与强腐蚀工况,确保测量数据始终准确可靠。

● 石油天然气井口分离器液位测量
  应对油气井口复杂混合液体环境,具备抗粘附、抗泡沫、抗振动能力,杜绝误动作,保证生产过程稳定无忧。

Ring-11高压防护音叉液位开关法兰尺寸图
Ring-11高压防护音叉液位开关法兰尺寸图
Ring-11高压防护音叉液位开关螺纹尺寸图
Ring-11高压防护音叉液位开关螺纹尺寸图
Ring-11高压防护音叉液位开关安装图

注意事项:

  • 音叉液位开关在安装时,音叉面应与介质运动保持平行,如图一、图二所示。
  • 音叉液位开关应避免安装在液体的进出口,以免造成损坏或误动作,如图三、图四所示。
