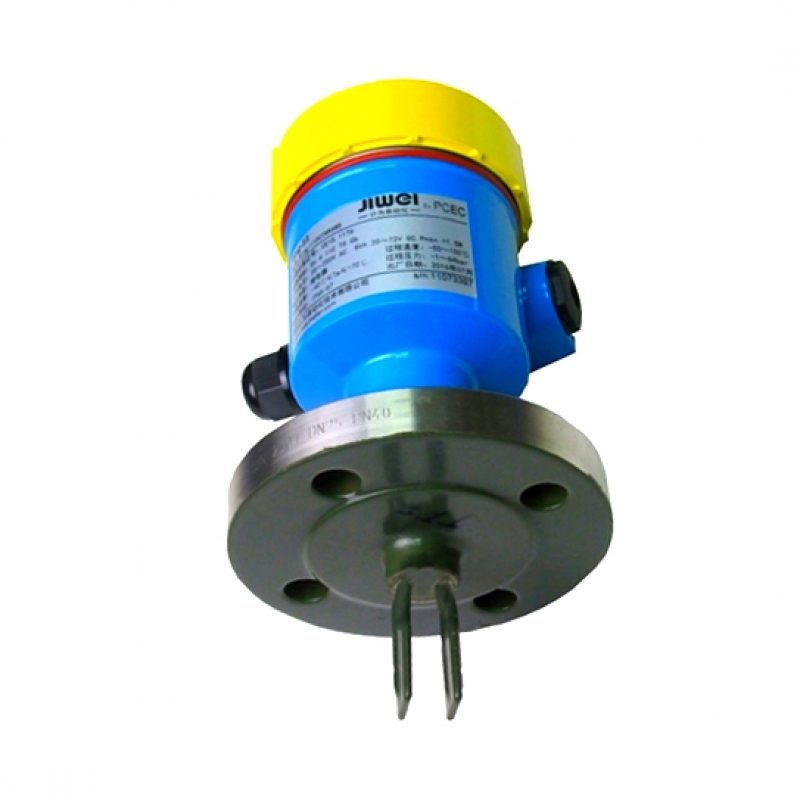

Ring-11涂层防腐音叉液位开关是一款极致可靠、无与伦比的液位测量设备,专为应对最严苛的工业环境而打造。凭借SIL2/3认证、CE认证以及本安、隔爆防爆认证,它不仅满足全球最高安全标准,还能在最危险的爆炸性气体环境中稳定工作。为应对强酸、强碱等腐蚀性液体,设备的接液部分采用ECTFE、PFA、搪瓷等高性能涂层,提供无与伦比的抗腐蚀能力,即使在极端环境下也能持续精准测量。
对于高温高压环境,Ring-11更是拥有超强的扩展性,可以配备延长管和高压防护气密绝缘套管,确保在极端条件下依然稳定运行,完全满足工业界对极限工况液位测量的需求。无论是高温、强腐蚀,还是爆炸性气体环境,Ring-11都能以卓越的性能和可靠性,保障工业流程的安全和精确。
为避免强腐蚀性液体的侵蚀,通过在与液体接触的叉体及过程连接上喷涂ECTFE、PFA、搪瓷等涂层的方式,使得叉体及过程连接具有较强的抗腐蚀性,确保仪表稳定可靠地应用于强腐蚀性液体的测量。除上述不同外,Ring-11涂层防腐音叉液位开关的工作原理与Ring-11系列音叉液位开关的工作原理完全相同,即也是利用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。
● 超强抗腐蚀性,应用领域几乎无限
配备先进的ECTFE、PFA、搪瓷等高性能涂层,Ring-11在面对强酸、强碱等腐蚀性液体时,表现得无比坚韧,轻松应对化工、石化等高挑战行业,扩展应用范围至极致。
● 极致紧凑设计,完美适配狭小空间
仅40mm的叉体长度,令其在管道、储罐等狭小空间中依旧能精准测量,堪称“狭小空间的测量利器”。
● 精密调谐,适用各类介质
经过精密调谐,Ring-11能够精准测量介质密度最低仅为0.5g/cm³的液体,适用范围广泛,满足任何挑战。
● 无可比拟的抗干扰能力
面对泡沫、气泡、粘稠物质、振动等干扰,Ring-11毫不妥协,确保稳定、精准的液位测量,远超其他产品。
● 高温王者,行业领先
设计温度可承受高达250℃的过程温度,Ring-11毫无压力,成为高温应用中的“行业标杆”。
● 四种信号输出方式,满足任何需求
无论是继电器、二线制、NAMUR还是晶体管输出,Ring-11都能轻松适应各种控制系统,全面满足行业需求。
● 高压防护气密绝缘套管,极限保护
对于高压、腐蚀性危险液体,Ring-11提供额外的高压防护气密绝缘套管,为液位测量提供无与伦比的保护,堪称高风险环境中的“护卫”。
● 全球认证,安全无忧
通过SIL2/3、CE以及本安、隔爆防爆等多项国际认证,Ring-11为全球客户提供最严格的安全保障,安全性和可靠性无与伦比。
● 超高可靠性,随时应对挑战
基于先进的频率变化检测技术,Ring-11在任何复杂环境下都能提供超高可靠性的液位测量,保证工业流程持续稳定运行。
适用液体 | 密度 | ≥0.5g/cm3 |
粘度 | 0.1~10000mPa.s① | |
流速 | 最大6m/s | |
探头参数 | 表面光洁度 | Ra<0.5μm② |
振动频率 | 接近1200Hz | |
叉体长度 | 40mm | |
精度 | 测量偏差 | ±1mm |
延滞性 | 2mm | |
重复性 | 0.1mm | |
开关延迟 | 接触物料 | 0.5s |
没有物料 | 1s | |
电源 | 继电器输出型 | 20~253V AC/20~72V DC |
二线制型 | 10~36V DC | |
NAMUR | 8.2V DC | |
晶体管 | 6~48V DC | |
最大功率消耗 | 8VA(AC);1.5W(DC) | |
信号输出 | 继电器 | 双刀双掷 5A/253V AC/24V DC |
二线制 | 8mA/16mA,报警<2.3mA | |
NAMUR | ≤1mA或≥2.1mA, 故障≤1mA | |
晶体管 | NPN/PNP | |
工作环境 | 过程压力 | -1~64bar |
过程温度 | 常温-50~150℃ | |
高温-50~280℃ | ||
超高温-50~400℃③ | ||
环境温度 | -40~70℃ | |
储存和运输温度 | -40~80℃ | |
过压保护 | 继电器输出型 | 类别III,级别I |
二线制型 | 类别III,级别II | |
安全认证 | SIL认证④ | SIL2(HFT=0)/ SIL3(HFT=1) |
防爆等级 | 隔爆:Ex d IIC T6~T1 Gb | |
本安:Ex ia IIC T6~T1 Ga | ||
CE | LVD证书和EMC证书 | |
防护等级 | IP66/IP67 | |
材质 | 外壳 | 铝合金、不锈钢 |
接地端子 | 316L | |
螺纹过程连接 | 316L、哈氏合金C-22 | |
法兰过程连接 | 316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA | |
叉体 | 316L、哈氏合金C-22、316L涂层Enamel、ECTFE、PFA | |
过程密封 | 克林格C-4400垫片 |
注:①条件:当密度为1时的粘度范围。
②适用范围:仅限于食品级音叉液位开关。
③用附带的口哨扣住排气嘴,并使口哨出气孔一侧的内壁紧贴排气嘴外壁放置,缓慢增加冷却气体进气量,直到口哨发出号声为止,此时对应的冷却气体流量为最小流量。
④遵循国际标准IEC61508(国标GB/T20438)。
● 化工香料生产:在原料储罐、反应釜等设备中,Ring-11成功应用于强酸强碱液体的液位测量,适应250℃的高温,确保化学反应的安全稳定进行。
● 硫酸、盐酸储罐:Ring-11被用于硫酸、盐酸等强腐蚀性液体储罐中,提供高效的液位监控,保障了储罐液位的精准性和生产安全。
● 农药厂石油醚母液脱溶釜:该设备中的液位测量需要应对强腐蚀性和高温环境,Ring-11通过其高抗腐蚀性和耐高温设计,确保了液位的准确监测。
● 冶炼厂强腐蚀性液体:在冶炼过程中,Ring-11为高腐蚀性液体提供精确的液位监控,降低了设备的故障率,提升了生产线的稳定性。
● 石化行业液体测量:Ring-11广泛应用于石化公司中,面对苛刻的工作环境,能够在高温、高腐蚀的条件下持续稳定工作,确保生产安全。
● 制药行业:在高纯度液体的生产和存储过程中,Ring-11为制药厂提供可靠的液位监测,确保药品生产的精确性与安全性。
● 食品加工厂:Ring-11被广泛应用于高温、高腐蚀性液体的食品加工过程中,确保液位测量的精准性,防止原料过量或不足。
● 石油化工存储罐:在石油和化学品的存储过程中,Ring-11凭借其强大的防腐性能和耐高温能力,为液位测量提供可靠保障,帮助避免了潜在的泄漏和安全隐患。



注意事项:
- 音叉液位开关在安装时,音叉面应与介质运动保持平行,如图一、图二所示。
- 音叉液位开关应避免安装在液体的进出口,以免造成损坏或误动作,如图三、图四所示。
