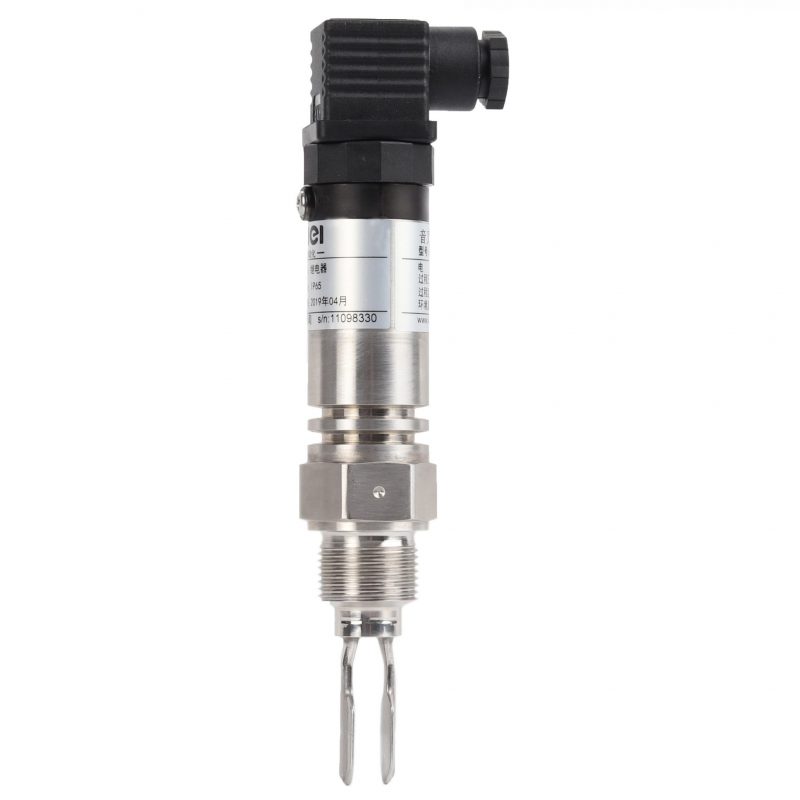

Ring-21高温紧凑型音叉液位开关

  Ring-21高温紧凑型音叉液位开关是专用于温度较高工况下液位测量的经济型限位控制开关。高温紧凑型音叉液位开关是在紧凑型音叉液位开关的基础上,通过加散热管的方式,使得仪表能够耐受150℃的高温。
  产品整体结构小巧轻便,产品总长度191.5mm,最大直径31.5mm,其中音叉长度仅38mm。该产品不仅适用于容器、储罐、槽罐以及有泡沫、气泡、粘稠液体以及有振动干扰的液位测量,更适用于小型容器和罐体周围空间狭小场合的液位测量。同样基于检测叉体浸泡于介质时振动频率变化的设计原理,产品可测量介质密度低至0.7g/cm³。

  Ring-21高温紧凑型音叉液位开关是在紧凑型音叉液位开关的基础上,在过程连接和仪表表头之间加装散热管,减少热量向表头传导,使得仪表能够耐受150℃的过程温度。高温紧凑型音叉液位开关的工作原理与音叉液位开关的工作原理完全相同,也是基于检测叉体浸泡于介质时振动频率变化的设计原理。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

(1)结构紧凑,精致小巧,总长191.5mm,最大直径31.5mm,叉体长仅38mm。
(2)耐高温设计,能够用于150℃高温液体的液位测量。
(3)特别适合管道及狭小空间的液位测量。
(4)免受泡沫、气泡、粘稠、振动以及液体特性的影响。
(5)基于检测频率变化的设计,具有高可靠性。
(6)经济实用、操作简单、性价比高。

适用液体

密度

大于0.7g/cm3

粘度

1~10000mPa.s

流速

最大6m/s

探头参数

振动频率

接近1200Hz

叉体长度

38mm

精度

测量偏差

±1mm

延滞性

3.0±0.5mm

重复性

0.5mm

开关延迟

接触物料

0.5s

没有物料

1s

电源

继电器输出型

85~253V AC

10~35V DC

晶体管NPN/PNP型

10~35VDC

功率消耗

AC<3.8mA;DC<825mW

工作环境

过程压力

-1~40bar

过程温度

-50~150℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

过压保护

继电器输出型

类别III,级别I

晶体管NPN/PNP型

类别III,级别II

安全认证

防护等级

阀门连接头:IP65

M12×1:IP66/IP67

CE

LVD证书和EMC证书

材质

管道外壳

316L

过程连接

316L

过程密封

克林格C-4400垫片

注:①条件:当密度为1时的粘度范围。

 主要应用于要求低成本、非防爆、高温场合的液位测量,尤其适合狭小空间或管道液位测量。
 ◇热泵装置中热水的测量

高温紧凑型音叉液位开关尺寸图
Ring-21 高温尺寸图
高温紧凑型音叉液位开关安装图

注意事项:

  • 紧凑型音叉液位开关在安装时,音叉面与介质运动应保持平行,如图一、图二所示。
  • 紧凑型音叉液位开关应避免安装在液体的进出口,以免造成损坏或误动作,如图三、图四所示。
高温紧凑型音叉液位开关选型表
